Chaine Porte Cable Type S Sliding – ST120S
ST120S
Vitesse |
T° d'utilisation -30 à +130°C |
Acceleration 10 m/s² |

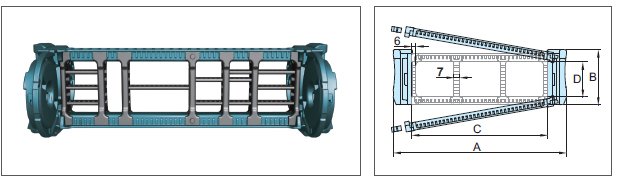

DIMENSIONS DU MAILLON
| Chain Type | A Width (Outer) |
B Height (Outer) |
C Frame |
D Height (Inner) |
Weight kg/m |
| ST 120S | 143 168 183 193 218 243 268 308 318 358 368 418 468 518 568 618 668 |
115 | 75 100 115 125 150 175 200 240 250 290 300 350 400 450 500 550 600 |
78 | 4.71 4.83 4.92 4.98 5.06 5.24 5.48 5.72 5.78 6.12 6.21 6.63 7.12 7.38 7.61 8.45 8.61 |
| (Dimensions en mm) | |||||

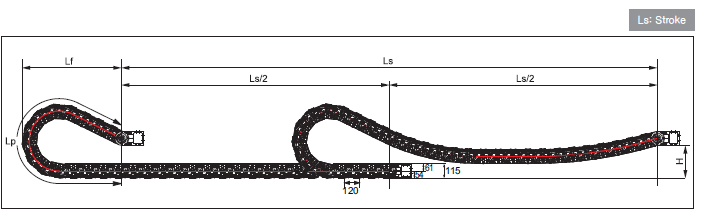

DISPOSTION DE LA CHAINE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
| (Dimensions en mm) | |||||||
| Rayon de courbure (R) | 180 | 200 | 250 | 300 | 350 | 400 | 500 |
| Lp (Longueur boucle) | 1441 | 1559 | 1864 | 2178 | 2701 | 3225 | 4062 |
| Lf (Projection) | 654 | 694 | 794 | 894 | 1114 | 1334 | 1654 |
| H (Hauteur hors-tout) | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
Type ST 120S
Pas P: 120mm
Hauteur B: 115mm
B1: 61mm
B2: 54mm

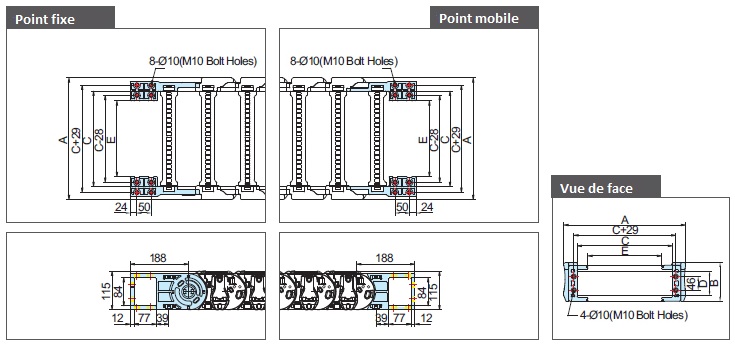

JEU D’EMBOUTS DE FIXATION
| Type | F Largeur(Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur(Intérieure) |
E M.EB Bolt hole width |
Type de trous |
| ST 120S | 143 168 183 193 218 243 268 308 318 358 368 418 468 518 568 618 668 |
115 | 75 100 115 125 150 175 200 240 250 290 300 350 400 450 500 550 600 |
78 | 15 40 55 65 90 115 140 180 190 230 240 290 340 390 440 490 540 |
M10 |
| (Dimensions en mm) | ||||||

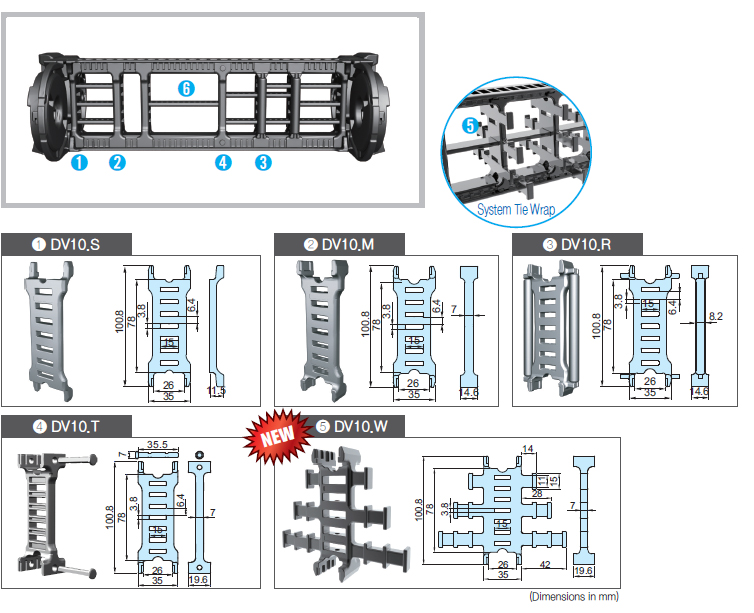

SEPARATEURS VERTICAUX
Montés tous les 2 maillons.
DV.T : Pour entretoises 300~600.
DV.W : Pour System Tie Wrap or FEB.
Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.

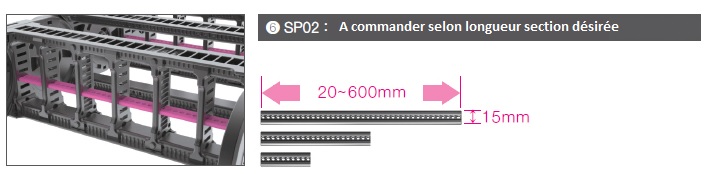

SEPARATEURS HORIZONTAUX
Le séparateur horizontal est disponible en longueur de 20 à 600mm et peut être coupé tous les 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

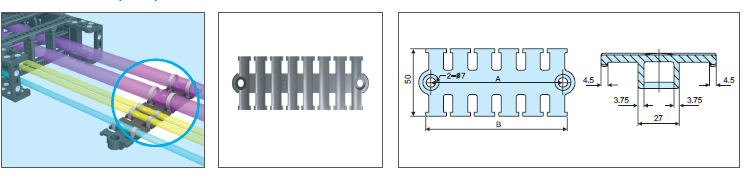

TIE WRAP
| GC Type | Références | A | B |
| ST 120S | TW05.050 TW05.075 TW05.100 TW05.125 TW05.150 |
58 75 98 122 141 |
65 82 105 129 148 |
| (Dimensions en mm) | |||
Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement.
Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.

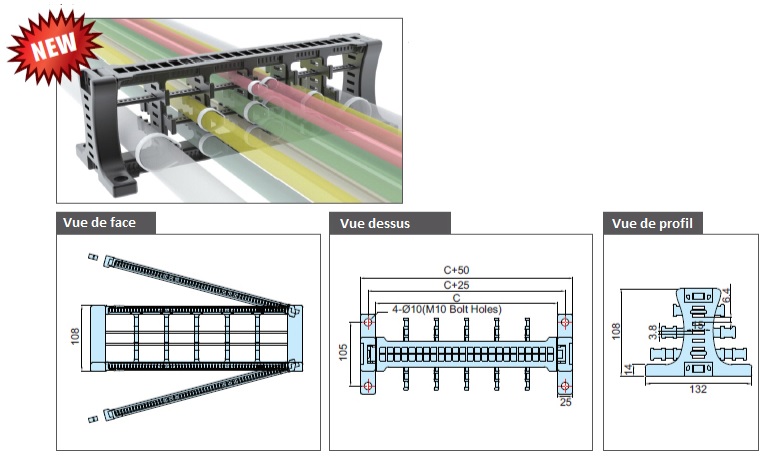

SYSTEM TIE WRAP
Les dimensions des séparateurs verticaux et horizontaux varient en fonction de la taille des entretoises et des diamètres des câbles (flexibles).
| GC Type | Références | C Entretoise |
Type de trous |
| ST 120S | STW05.075 STW05.100 STW05.115 STW05.125 STW05.150 STW05.175 STW05.200 STW05.240 STW05.250 STW05.290 STW05.300 STW05.350 STW05.400 STW05.450 STW05.500 STW05.550 STW05.600 |
75 100 115 125 150 175 200 240 250 290 300 350 400 450 500 550 600 |
M10 |
| (Dimensions en mm) | |||
Plus d'infos ?
Contactez-nous dès aujourd'hui pour obtenir un devis gratuit
