Chaine Porte Cable Type S Sliding – ST095S
ST095S
Vitesse |
T° d'utilisation -30 à +130°C |
Acceleration 10 m/s² |

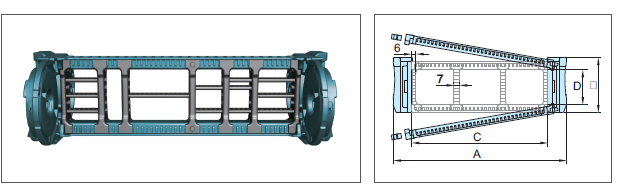

DIMENSIONS DU MAILLON
| Type | A Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
Masse kg/m |
| ST 095S | 137 162 187 212 237 252 262 302 312 362 412 462 |
89 | 75 100 125 150 175 190 200 240 250 300 350 400 |
56 | 3.44 3.50 3.68 3.79 3.92 4.03 4.10 4.31 4.36 4.63 4.98 5.38 |
| (Dimensions en mm) | |||||

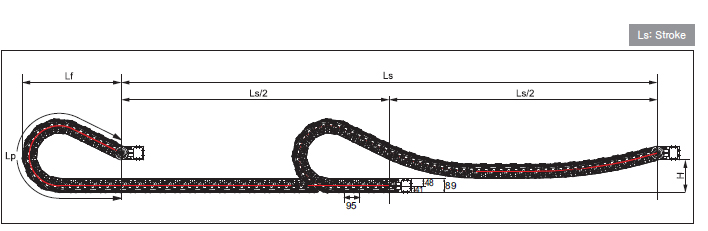

DISPOSITION DE LA CHAÎNE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
| (Dimensions en mm) | ||||||
| Rayon de courbure (R) | 135 | 150 | 200 | 230 | 280 | 400 |
| Lp (Longueur boucle) | 1091 | 1178 | 1479 | 1666 | 2146 | 3232 |
| Lf (Projection) | 504 | 534 | 634 | 694 | 889 | 1319 |
| H (Hauteur hors-tout) | 250 | 250 | 250 | 250 | 250 | 250 |
Type ST 095S
Pas P: 95mm
Hauteur B: 89mm
B1: 48mm
B2: 41mm

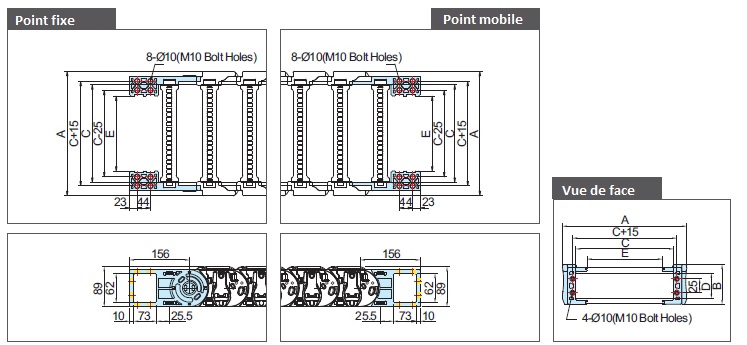

JEU D’EMBOUTS DE FIXATION
| Type | F Largeur(Extérieure) |
B Hauteur(Extérieure) |
C Entretoise |
D Hauteur(Intérieure) |
E M.EB Bolt hole width |
Type de trous |
| ST 095S | 137 162 187 212 237 252 262 302 312 362 412 462 |
89 | 75 100 125 150 175 190 200 240 250 300 350 400 |
56 | 24 49 74 99 124 139 149 189 199 249 299 349 |
M10 |
| (Dimensions en mm) | ||||||

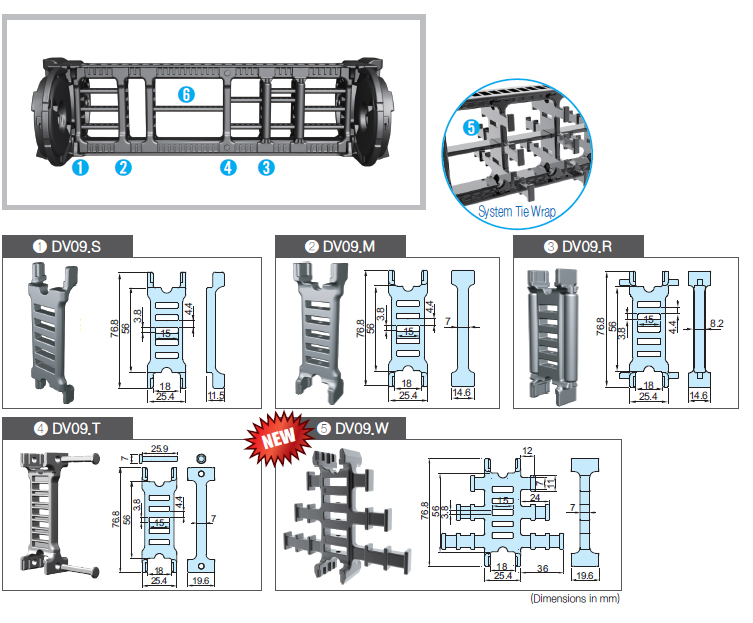

SEPARATEURS VERTICAUX
Montés tous les 2 maillons.
DV.T : Pour entretoises 250~400.
DV.W : Pour System Tie Wrap or FEB.
Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.
SEPARATEURS HORIZONTAUX
Le séparateur horizontal est disponible en longueur de 20 à 400mm et peut être coupé tous les 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

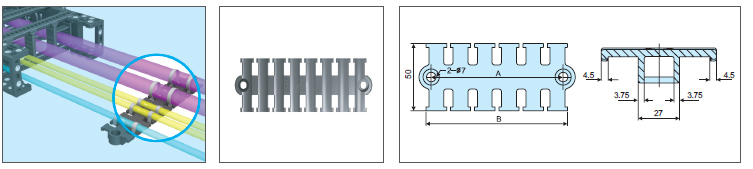

TIE WRAP
| GC Type | Références | A | B |
| ST 095S | TW05.050 TW05.075 TW05.100 TW05.125 TW05.150 |
58 75 98 122 141 |
65 82 105 129 148 |
| (Dimensions en mm) | |||
Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement.
Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.

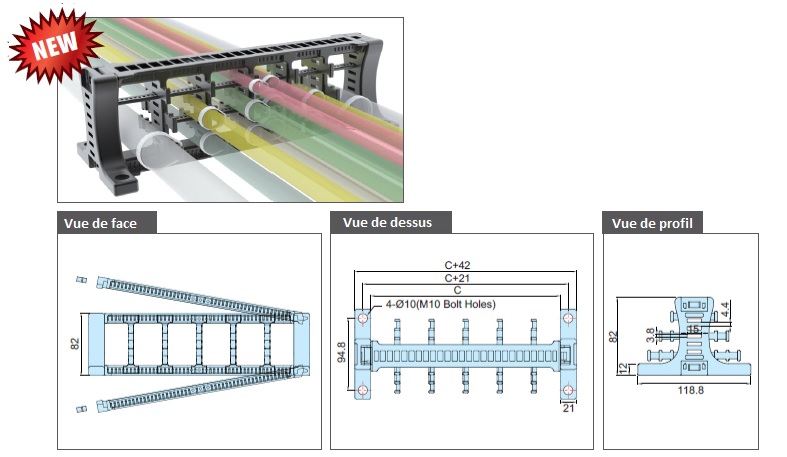

SYSTEM TIE WRAP
La taille des séparateurs verticaux et horizontaux variera en fonction de la taille de l’entretoise et des câbles (flexibles).
| GC Type | Références | C Entretoises |
Type de trous |
| ST 095S | STW04.075 STW04.100 STW04.125 STW04.150 STW04.175 STW04.190 STW04.200 STW04.240 STW04.250 STW04.300 STW04.350 STW04.400 |
75 100 125 150 175 190 200 240 250 300 350 400 |
M10 |
| (Dimensions en mm) | |||
