Chaine Porte Cable Type S Sliding – ST072S
ST072S
Vitesse |
T° d'utilisation -30 à +130°C |
Acceleration 10 m/s² |

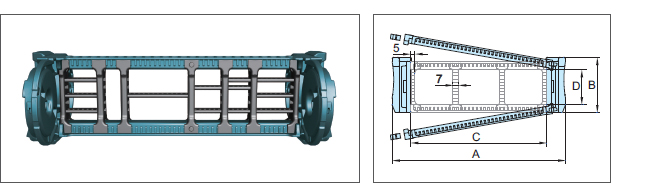

DIMENSIONS DU MAILLON
| Type | A Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
Masse kg/m |
| ST 072S | 105 130 155 180 195 205 220 230 245 255 295 305 355 |
71.8 | 50 75 100 125 140 150 165 175 190 200 240 250 300 |
45 | 2.48 2.57 2.67 2.81 2.89 2.95 3.02 3.07 3.32 3.49 3.81 3.89 4.23 |
| (Dimensions en mm) | |||||

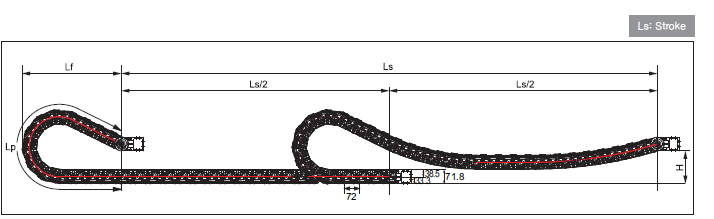

DISPOSITION DE LA CHAÎNE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
| (Dimensions en mm) | ||||||
| Rayon de courbure (R) | 100 | 120 | 145 | 200 | 250 | 300 |
| Lp (Longueur boucle) | 806 | 917 | 1063 | 1400 | 1840 | 2280 |
| Lf (Projection) | 380 | 420 | 470 | 580 | 752 | 924 |
| H (Hauteur hors-tout) | 230 | 230 | 230 | 230 | 230 | 230 |
Type ST 072S
Pas P: 72mm
Hauteur B: 71.8mm
B1: 38.5mm
B2: 33.3mm

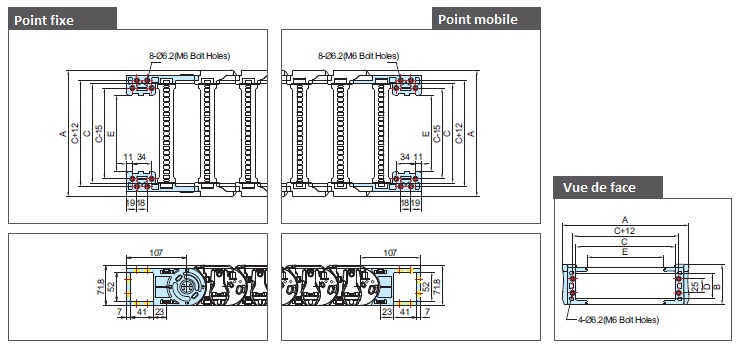

JEU D’EMBOUTS DE FIXATION
| Type | F Largeur(Extérieure) |
B Hauteur(Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
E M.EB Bolt hole width |
Type de trous |
| ST 072S | 105 130 155 180 195 205 220 230 245 255 295 305 355 |
71.8 | 50 75 100 125 140 150 165 175 190 200 240 250 300 |
45 | 10 35 60 85 100 110 125 135 150 160 200 210 260 |
M6 |
| (Dimensions en mm) | ||||||

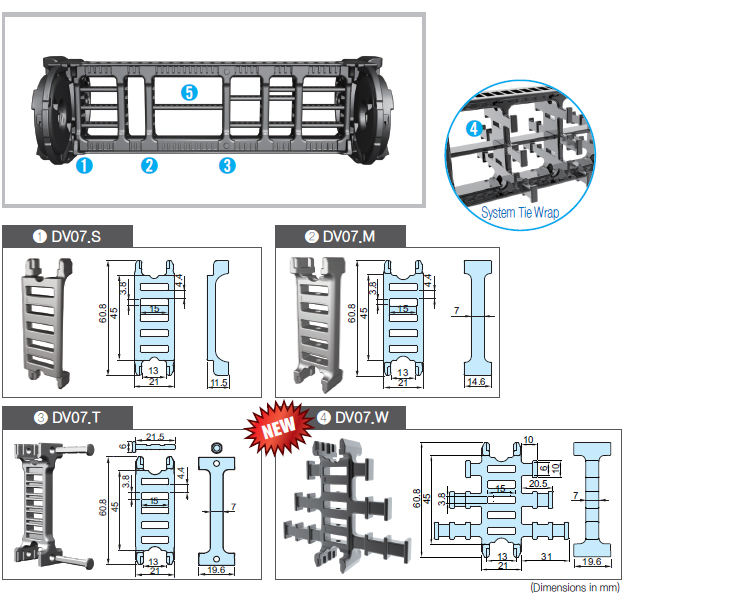

SEPARATEURS VERTICAUX
Montés tous les 2 maillons.
DV.T : Pour entretoises 200~300.
DV.W : Pour System Tie Wrap or FEB.
Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.
SEPARATEURS HORIZONTAUX
Le séparateur horizontal est disponible en longueur de 20 à 300mm et peut être coupé tous les 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

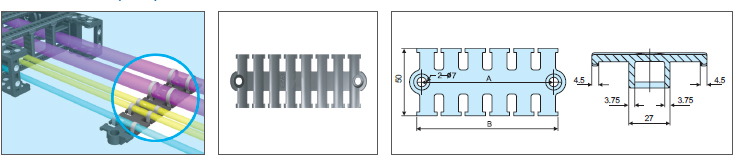

TIE WRAP
| GC Type | Références | A | B |
| ST 072S | TW05.050 TW05.075 TW05.100 TW05.125 TW05.150 |
58 75 98 122 141 |
65 82 105 129 148 |
| (Dimensions en mm) | |||
Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement.
Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.

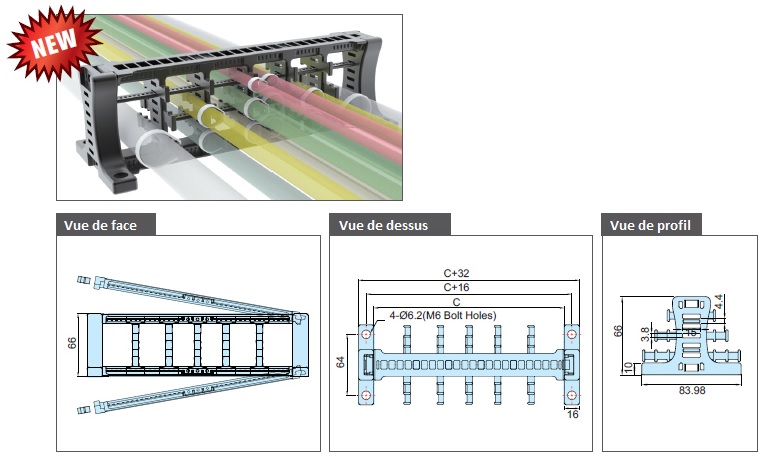

SYSTEM TIE WRAP
La taille des séparateurs verticaux et horizontaux variera en fonction de la taille de l’entretoise et des câbles (flexibles).
| GC Type | Références | C Entretoise |
Type de trous |
| ST 072S | STW03.050 STW03.075 STW03.100 STW03.125 STW03.140 STW03.150 STW03.165 STW03.175 STW03.190 STW03.200 STW03.240 STW03.250 STW03.300 |
50 75 100 125 140 150 165 175 190 200 240 250 300 |
M6 |
| (Dimensions en mm) | |||
