Chaine Porte Cable Type S Sliding – ST044S
ST044S
Vitesse |
T° d'utilisation -30 à +130°C |
Acceleration 10 m/s² |

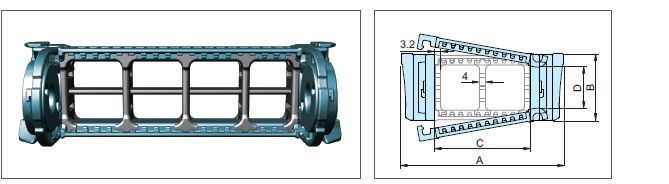

DIMENSIONS DU MAILLON
| Type | A Largeur (Extérieure) |
B Hauteur(Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
Masse kg/m |
| ST 044S | 74 89 94 114 139 164 189 214 239 |
38.5 | 35 50 55 75 100 125 150 175 200 |
26 | 1.03 1.08 1.10 1.17 1.26 1.40 1.52 1.81 1.98 |
| (Dimensions en mm) | |||||

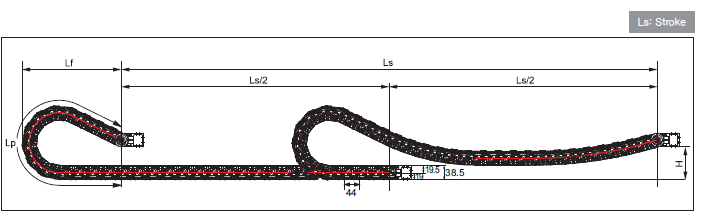

DISPOSITION DE LA CHAINE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
| (Dimensions en mm) | ||||
| Rayon de courbure (R) | 70 | 90 | 120 | 150 |
| Lp (Longueur boucle) | 544 | 662 | 926 | 1190 |
| Lf (Projection) | 249 | 289 | 393 | 497 |
| H (Hauteur hors-tout) | 130 | 130 | 130 | 130 |
Type ST 044S
Pas P: 44mm
Hauteur B: 38.5mm
B1: 19.5mm
B2: 19mm

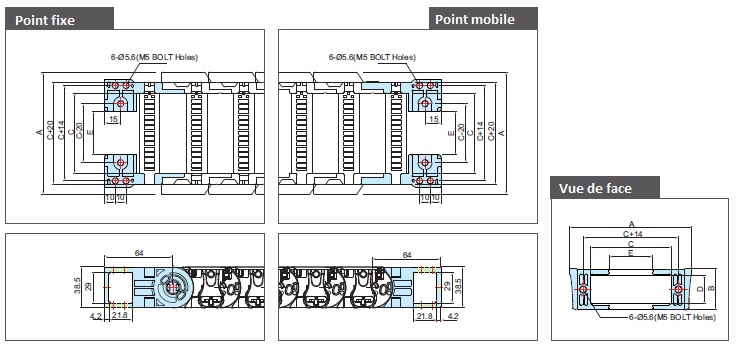

JEU D’EMBOUTS DE FIXATION
| Type | F Largeur (Extérieure) |
B Hauteur(Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
E M.EB Bolt hole width |
Type de trous |
| ST 044S | 74 89 94 114 139 164 189 214 239 |
38.5 | 35 50 55 75 100 125 150 175 200 |
26 | 0.4 15.4 20.4 40.4 65.4 90.4 115.4 140.4 165.4 |
M5 |
| (Dimensions en mm) | ||||||

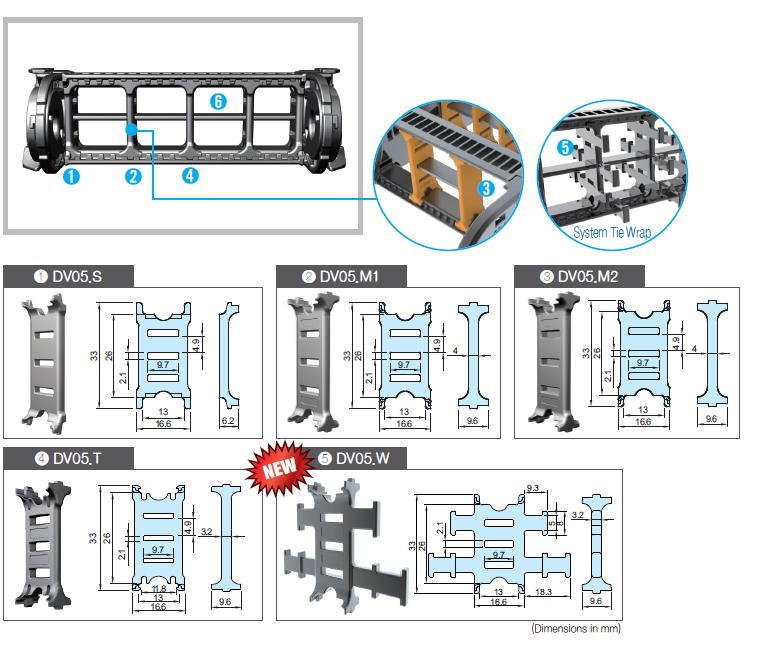

SEPARATEURS VERTICAUX
Séparateurs montés tous les 2 maillons.
DV.T : Pour entretoise de 125~200.
DV.M : Version avec ou sans fente.
DV.W : Pour System Tie Wrap or FEB.
Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.

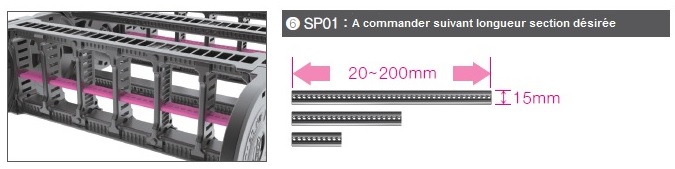

SEPARATEURS HORIZONTAUX
| GC Type | Références | Entretoise |
| ST 044S | SP01.035 SP01.050 SP01.055 SP01.075 SP01.100 SP01.125 SP01.150 SP01.175 SP01.200 |
35 50 55 75 100 125 150 175 200 |
| (Dimensions en mm) | ||
Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.

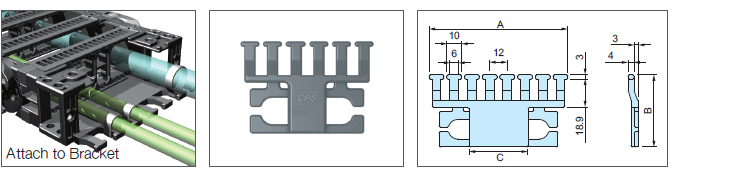

TIE WRAP
| GC Type | Références | A | B | C |
| ST 044S | TW03.035 TW03.050 TW03.055 TW03.075 TW03.100 TW03.125 |
46 70 70 94 118 142 |
35.4 48.9 48.9 48.9 48.9 48.9 |
– 15 20 40 65 90 |
| (Dimensions en mm) | ||||
Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement.
Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.
SYSTEM TIE WRAP
| GC Type | Références | C Entretoise |
Type de trous |
| ST 044S | STW01.035 STW01.050 STW01.055 STW01.075 STW01.100 STW01.125 STW01.150 STW01.175 STW01.200 |
35 50 55 75 100 125 150 175 200 |
M6 |
| (Dimensions en mm) | |||
