Chaine porte cables type RS sliding longue course – ST150RS
ST150RS
Vitesse |
T° d'utilisation -30°C à +130°C |
Acceleration 10m/s² |

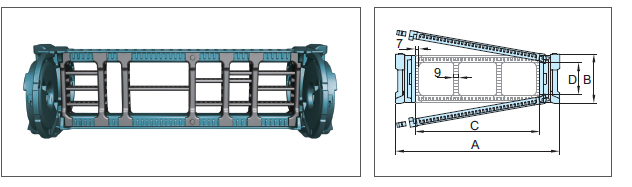

DIMENSIONS DU MAILLON
| Type | A Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
Masse kg/m |
| ST 150RS | 162 187 202 212 237 262 287 327 337 377 387 437 487 537 587 637 687 |
145 | 75 100 115 125 150 175 200 240 250 290 300 350 400 450 500 550 600 |
110 | 7.87 7.98 8.06 8.11 8.18 8.34 8.55 8.76 8.81 9.11 9.18 9.55 9.98 10.21 10.41 11.14 11.29 |
| (Dimensions en mm) | |||||

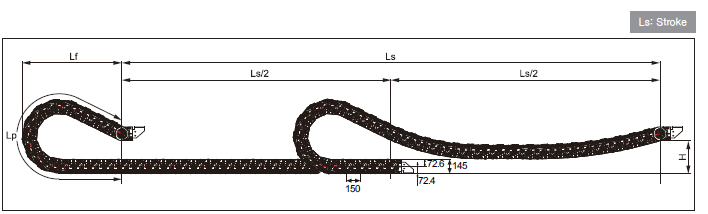

DISPOSITION DE LA CHAINE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
| (Dimensions en mm) | ||||
| Rayon de courbure (R) | 305 | 405 | 505 | 605 |
| Lp (Longueur de boucle) | 2,27 | 3,16 | 4,05 | 4,94 |
| Lf (Projection) | 985 | 1,33 | 1,68 | 2,03 |
| H (Hauteur hors-tout) | 400 | 400 | 400 | 400 |
Type ST 150RS
ST 150RS Type
Pas P: 150mm
Hauteur B: 145mm
B1: 72.6mm
B2: 72.4mm

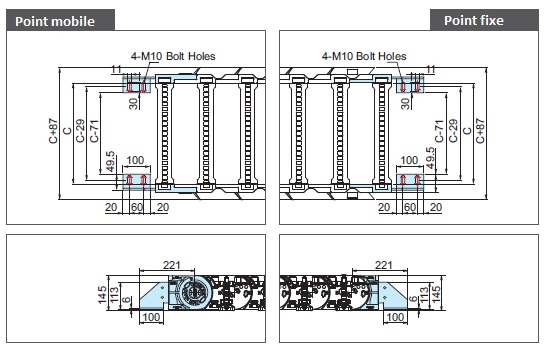

JEU D’EMBOUTS DE FIXATION
| Type | B | C | D | Type de trous |
| ST 150RS | 145 | 75 100 115 125 150 175 200 240 250 290 300 350 400 450 500 550 600 |
110 | M10 |
| (Dimensions en mm) | ||||

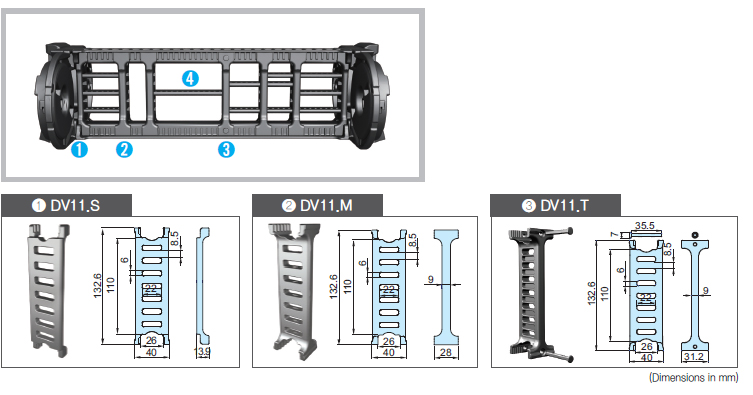

SEPARATEURS VERTICAUX
Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.

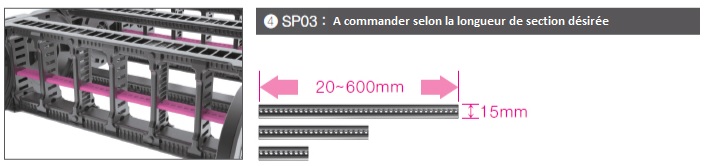

SEPARATEURS HORIZONTAUX
Le séparateur horizontal est disponible en longueur de 20 à 600 mm par incrément de 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.
TIE WRAP
| GC Type | Références | A | B |
| ST 150RS | TW05.050 TW05.075 TW05.100 TW05.125 TW05.150 |
58 75 98 122 141 |
65 82 105 129 148 |
| (Dimensions en mm) | |||

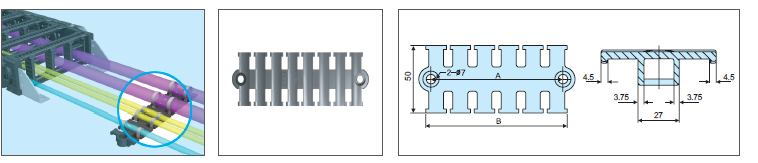

Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement. Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.
