Chaine porte cables type RS sliding longue course – ST072RS
ST072RS
Vitesse |
T° d'utilisation -30°C à +130°C |
Acceleration 10m/s² |

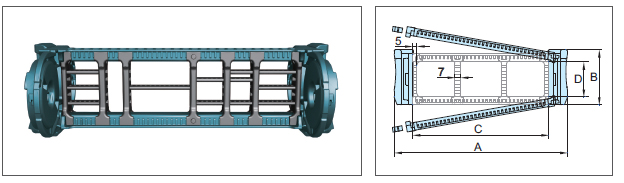

DIMENSIONS DU MAILLON
| Type | A Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
Masse kg/m |
| ST 072RS | 104 129 154 179 194 204 219 229 244 254 294 304 354 |
69 | 50 75 100 125 140 150 165 175 190 200 240 250 300 |
45 | 2.59 2.67 2.77 2.91 3.02 3.05 3.12 3.17 3.42 3.59 3.91 3.99 4.34 |
| (Dimensions en mm) | |||||

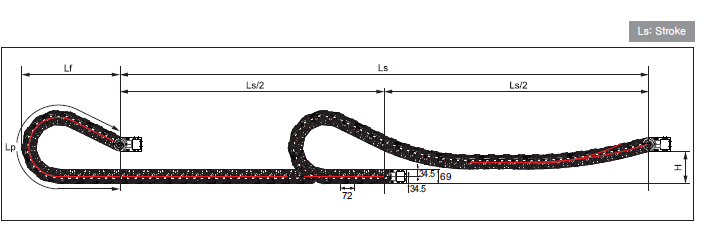

DISPOSITION DE LA CHAINE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
| (Dimensions en mm) | ||||||
| Rayon de courbure (R) | 100 | 120 | 145 | 200 | 250 | 300 |
| Lp (Longueur de boucle) | 806 | 917 | 1,06 | 1,40 | 1,84 | 2,28 |
| Lf (Projection) | 380 | 420 | 470 | 580 | 752 | 924 |
| H (Hauteur hors-tout) | 230 | 230 | 230 | 230 | 230 | 230 |
Type ST 072RS
ST 072RS Type
Pas P: 72mm
Hauteur B: 69mm
B1: 34.5mm
B2: 34.5mm

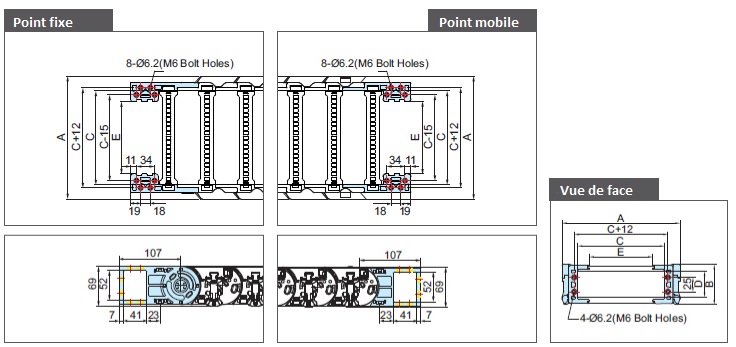

JEU D’EMBOUTS DE FIXATION
| Type | A Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
E M.EB Bolt hole width |
Type de trous |
| ST 072RS | 104 129 154 179 194 204 219 229 244 254 294 304 354 |
69 | 50 75 100 125 140 150 165 175 190 200 240 250 300 |
45 | 10 35 60 85 100 110 125 135 150 160 200 210 260 |
M6 |
| (Dimensions en mm) | ||||||

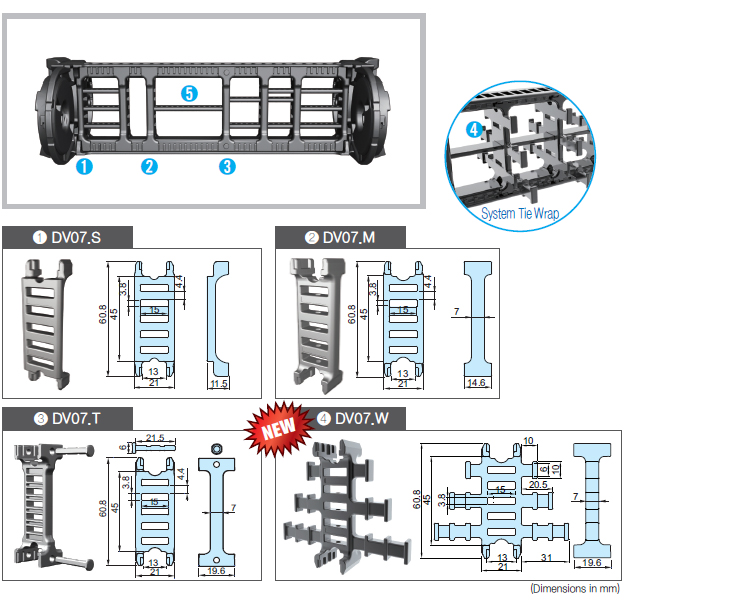

SEPARATEURS VERTICAUX
Montés tous les 2 maillons.
DV.T : Pour entretoises 200~300.
DV.W : Pour System Tie Wrap ou FEB.
Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un espace de 10% entre chaque câble et séparateur.

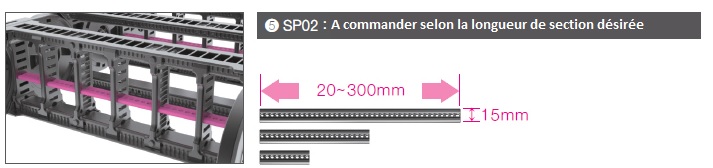

SEPARATEURS HORIZONTAUX
Le séparateur horizontal est disponible en longueur de 20 à 300 mm par incrément de 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

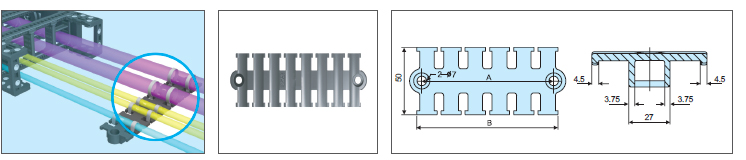

TIE WRAP
| GC Type | Références | A | B |
| ST 072RS | TW05.050 TW05.075 TW05.100 TW05.125 TW05.150 |
58 75 98 122 141 |
65 82 105 129 148 |
| (Dimensions en mm) | |||
Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement. Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.

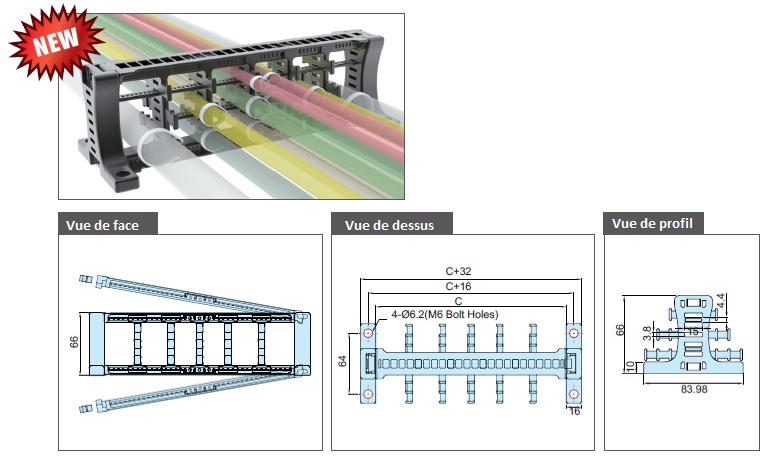

SYSTEM TIE WRAP
| Type | Références | C Entretoise | Type de trous |
| ST 072RS | STW03.050 STW03.075 STW03.100 STW03.125 STW03.140 STW03.150 STW03.165 STW03.175 STW03.190 STW03.200 STW03.240 STW03.250 STW03.300 |
50 75 100 125 140 150 165 175 190 200 240 250 300 |
M6 |
| (Dimensions en mm) | |||
