Chaine Porte Cable Type N Standard – ST072N
ST072N
![/](https://www.chainesportecables.fr/wp-content/uploads/2017/04/shiftchain.jpg)
Vitesse 3 m/s |
T° d'utilisation -30 à +130°C |
Acceleration 10 m/s² |

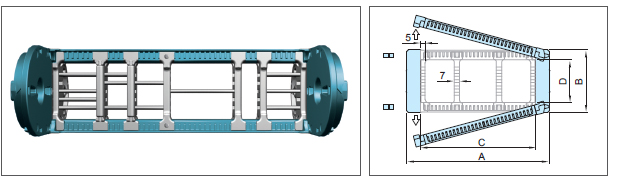

DIMENSIONS DU MAILLON
Type | A Largeur(Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
Masse kg/m |
ST 072N | 82 107 132 157 172 182 197 207 222 232 272 282 332 |
66 | 50 75 100 125 140 150 165 175 190 200 240 250 300 |
45 | 2.10 2.20 2.30 2.43 2.51 2.56 2.62 2.66 2.93 3.11 3.21 3.24 3.60 |
(Dimensions en mm) |

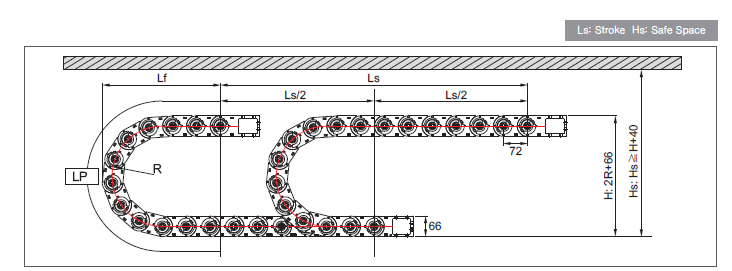

DISPOSITION DE LA CHAINE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
|

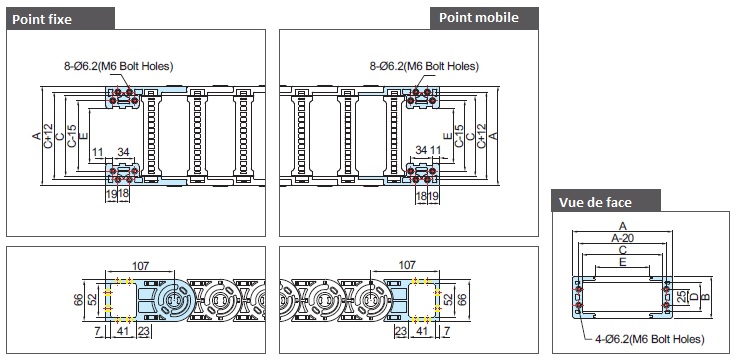

JEU D’EMBOUTS DE FIXATION
Type | F Largeur( Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
E M.EB Entraxe |
Type trous |
ST 072N | 82 107 132 157 172 182 197 207 222 232 272 282 332 |
66 | 50 75 100 125 140 150 165 175 190 200 240 250 300 |
45 | 10 35 60 85 100 110 125 135 150 160 200 210 260 |
M6 |
(Dimensions en mm) |

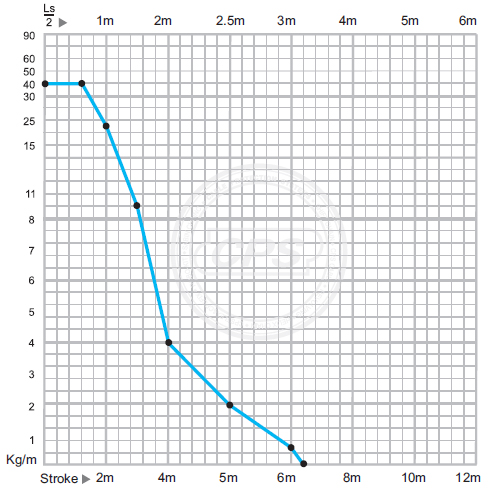

DIAGRAMME D’AUTOPORTANCE

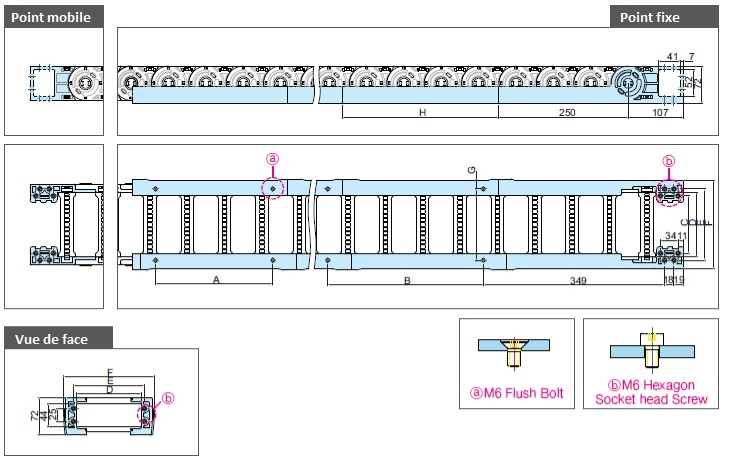

SYSTEME UNITY
|
|

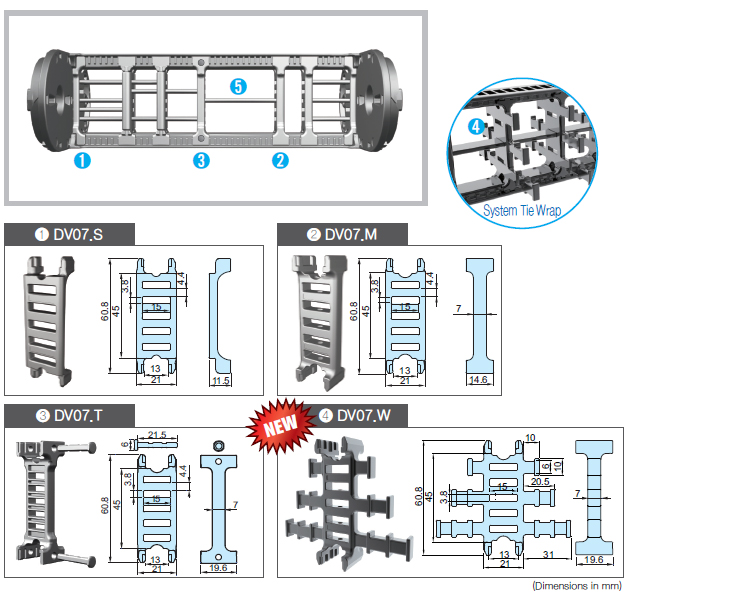

SEPARATEURS VERTICAUX
Montés tous les 2 maillons.
DV.T : Pour les entretoises 200~300.
DV.W : Compatible avec System Tie Wrap ou FEB.

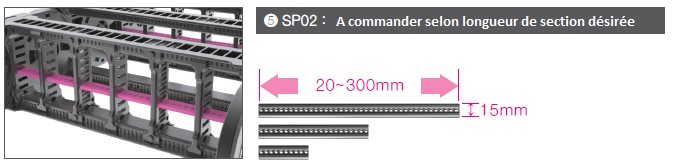

SEPARATEURS HORIZONTAUX
Le séparateur horizontal est disponible en longueur de 20 à 300mm et peut être coupé tous les 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

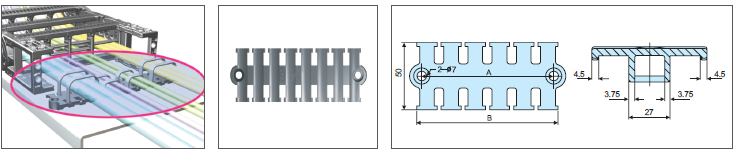

TIE WRAP
GC Type | Références | A | B |
ST 072N | TW05.050 TW05.075 TW05.100 TW05.125 TW05.150 |
58 75 98 122 141 |
65 82 105 129 148 |
(Dimensions en mm) |

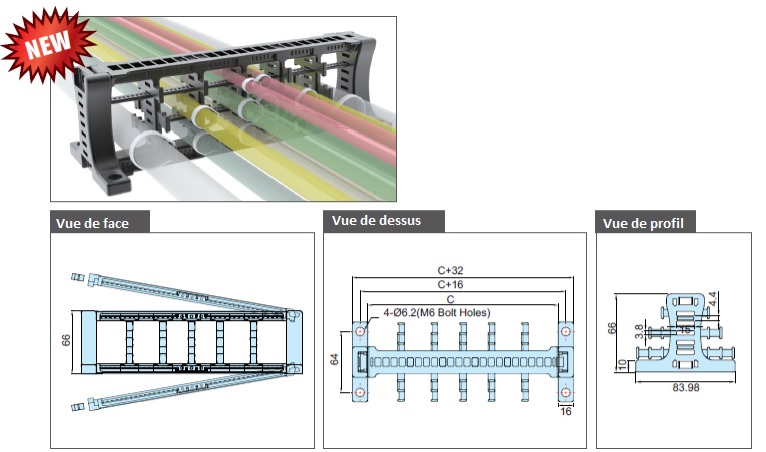

SYSTEME TIE WRAP
|
||||||||||||
