Chaine Porte Cable Type N Standard – ST150N
ST150N
![/](https://www.chainesportecables.fr/wp-content/uploads/2017/04/shiftchain.jpg)
Vitesse 3 m/s |
T° d'utilisation -30 à +130°C |
Acceleration 10 m/s² |

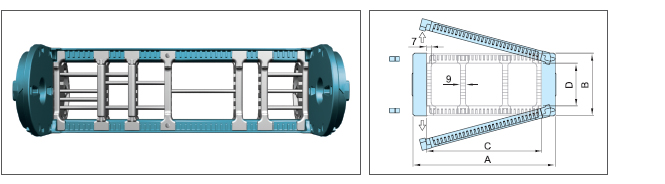

DIMENSIONS DU MAILLON
Type | A Largeur (Extérieure) |
B Hauteur(Extérieure) |
C Entretoise |
D Hauteur(Intérieure) |
Masse kg/m |
ST 150N | 121 146 161 171 196 221 246 286 296 336 346 396 446 496 546 596 646 |
140 | 75 100 115 125 150 175 200 240 250 290 300 350 400 450 500 550 600 |
110 | 5.85 5.96 6.03 6.08 6.18 6.30 6.51 6.72 6.78 7.06 7.14 7.51 7.88 8.18 8.37 9.11 9.26 |
(Dimensions en mm) |

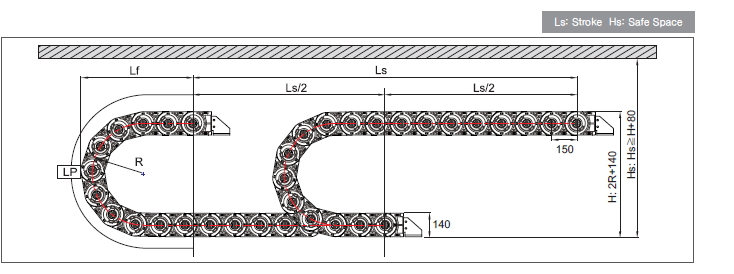

DISPOSITION DE LA CHAINE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
(Dimensions en mm) | |||||
Rayon de courbure (R) | 205 | 305 | 405 | 505 | 605 |
Lp (Longueur boucle) | 1215 | 1510 | 1807 | 2106 | 2405 |
Lf (Projection) | 561 | 651 | 743 | 835 | 928 |
H (Hauteur hors-tout) | 550 | 750 | 950 | 1150 | 1350 |
Type ST 150N
Pas P: 150mm
Hauteur B: 140mm
Hauteur H: 2r+140mm
Hs≥H+80mm

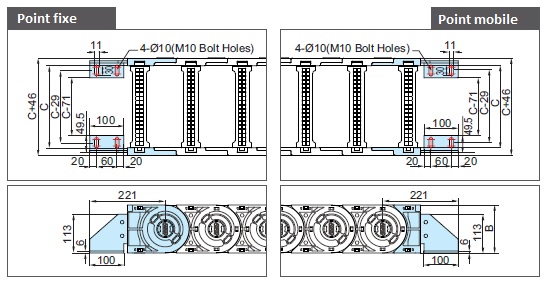

JEU D’EMBOUTS DE FIXATION
Type | B Hauteur (Extérieure) | C Entretoise | D Hauteur (Intérieure) | Type de trous |
ST 150N | 140 | 75 100 115 125 150 175 200 240 250 290 300 350 400 450 500 550 600 |
110 | M10 |
(Dimensions en mm) |

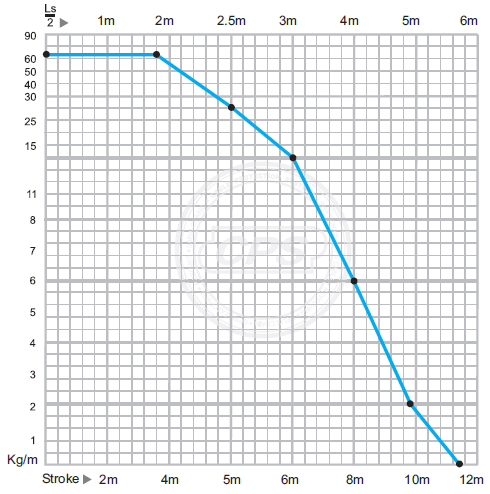

DIAGRAMME D’AUTOPORTANCE

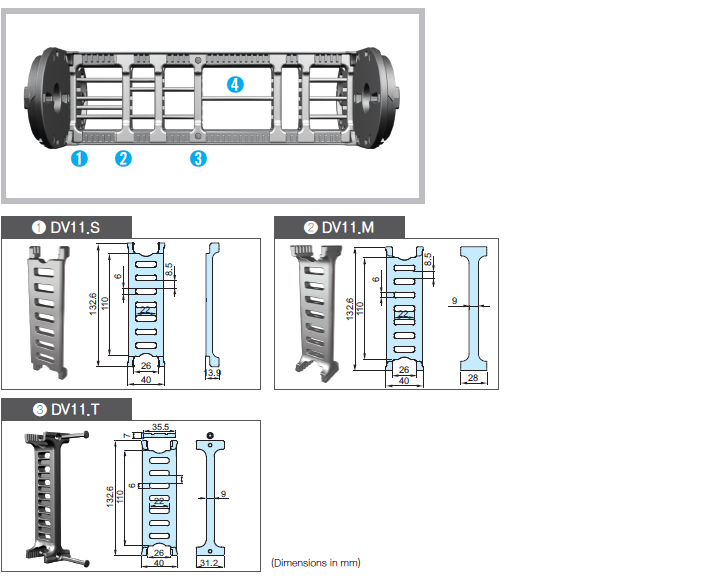

SEPARATEURS VERTICAUX
Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.

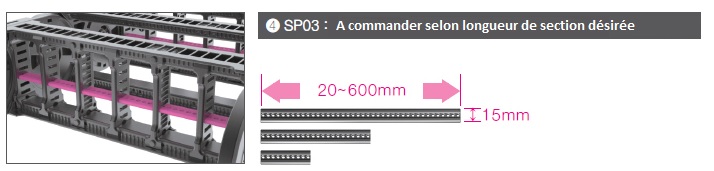

SEPARATEURS HORIZONTAUX
Le séparateur horizontal est disponible en longueur de 20 à 600mm et peut être coupé tous les 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

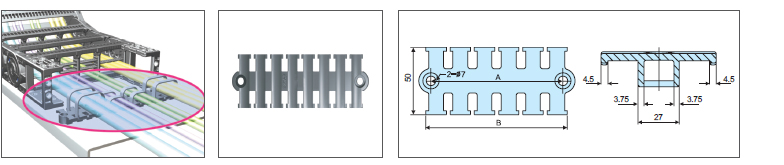

TIE WRAP
GC Type | Références | A | B |
ST 150N | TW05.050 TW05.075 TW05.100 TW05.125 TW05.150 |
58 75 98 122 141 |
65 82 105 129 148 |
(Dimensions en mm) |
Le Tie wrap séparé du jeu d’embouts Shiftchain, correctement installé, évitent que les câbles se chevauchent et vrillent pendant le mouvement. Il existe deux types de peignes, ceux qui sont attachés à l’embouts et ceux qui ne le sont pas.
