Chaine Porte Cable Type N Standard – ST120N

ST120N

/

Vitesse

3 m/s

T° d'utilisation

-30 à +130°C

Acceleration

10 m/s²

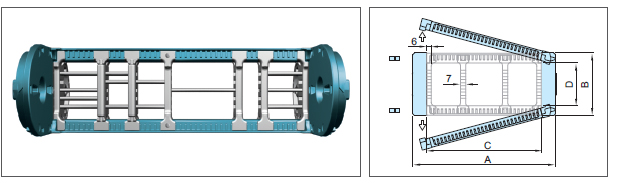

DIMENSIONS DU MAILLON

Type A
Largeur (Extérieure)
B
Hauteur (Extérieure)
C
Entretoise
D
Hauteur (Intérieure)
Masse kg/m
ST 120N 117
142
157
167
192
217
242
282
292
332
342
392
442
492
542
592
642
108 75
100
115
125
150
175
200
240
250
290
300
350
400
450
500
550
600
78 4.41
4.53
4.61
4.67
4.78
4.93
5.17
5.41
5.47
5.80
5.88
6.30
6.73
7.07
7.30
8.13
8.30
(Dimensions en mm)

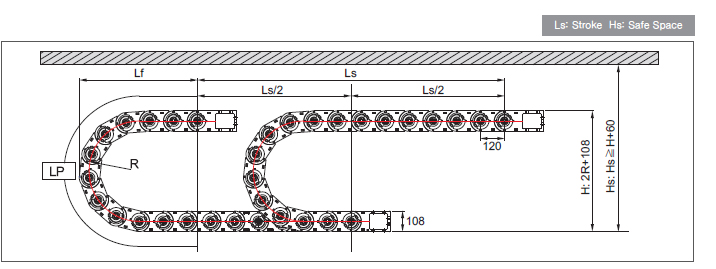

DISPOSITION DE LA CHAINE

– Ls : course
– Lp : longueur de boucle
– Lf : projection
– Hs : Espace de sécurité

(Dimensions en mm)
Rayon de courbure (R) 180 200 250 300 350 400 500
Lp (Longueur boucle) 1046 1109 1266 1423 1580 1737 2051
Lf (Projection) 474 494 544 594 644 694 794
H (Hauteur hors-tout) 468 508 608 708 808 908 1108

Type ST 120N

Pas P: 120mm
Hauteur B: 108mm
Hauteur H: 2r+108mm
Hs≥H+60mm

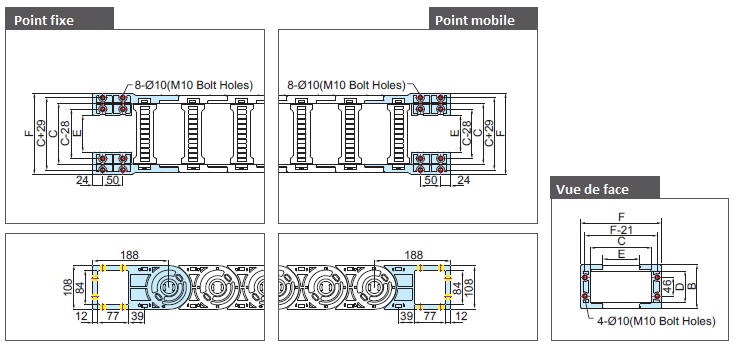

JEU D’EMBOUTS DE FIXATION

Type F
Largeur (Extérieure)
B
Hauteur (Extérieure)
C
Entretoise
D
Hauteur(Intérieure)
E
M.EB Bolt hole width
 Type de trous
ST 120N 125
150
165
175
200
225
250
290
300
340
350
400
450
500
550
600
650
108 75
100
115
125
150
175
200
240
250
290
300
350
400
450
500
550
600
78 15
40
55
65
90
115
140
180
190
230
240
290
340
390
440
490
540
M10
(Dimensions en mm)

DIAGRAMME D’AUTOPORTANCE

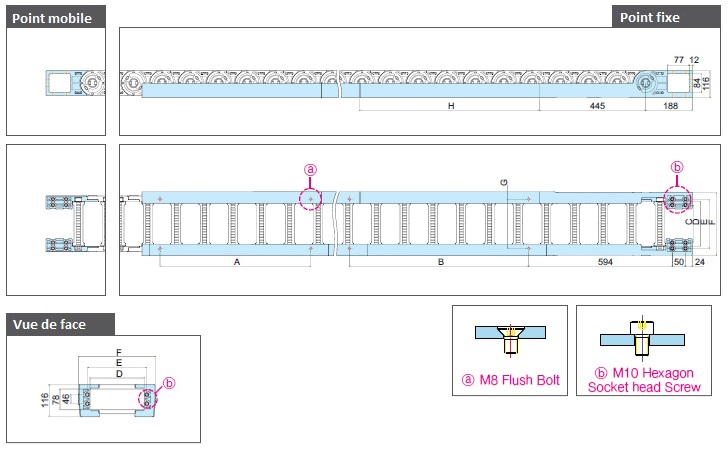

SYSTEME UNITY

Type C
FEB fix hole(intérieur)
D
Entretoise
E
FEB hole width
F
FEB width
G
GC hole width
ST 120N 47
72
87
97
122
147
172
212
222
262
272
322
372
422
472
522
572
75
100
115
125
150
175
200
240
250
290
300
350
400
450
500
550
600
104
129
144
154
179
204
229
269
279
319
329
379
429
479
529
579
629
139
164
179
189
214
239
264
304
314
354
364
414
464
514
564
614
664
94
119
134
144
169
194
219
259
269
309
319
369
419
469
519
569
619
GC Type H
GC longueur
B
GC fixing hole
A
GC hole
GC600 600 601 505
GC800 800 801 705
(Dimensions en mm)

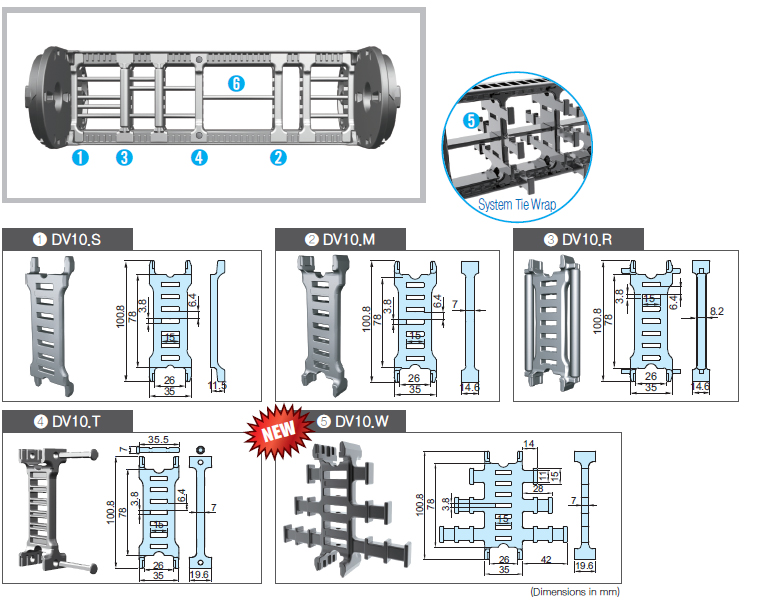

SEPARATEURS VERTICAUX

Montés tous les 2 maillons.
DV.T : Pour entretoise 300~600.
DV.W : Pour System Tie Wrap ou FEB.

SEPARATEURS HORIZONTAUX

Le séparateur horizontal est disponible en longueur de 20 à 600mm et peut être coupé tous les 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

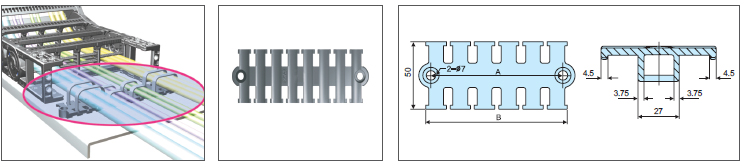

TIE WRAP

GC Type Références A B
ST 120N TW05.050
TW05.075
TW05.100
TW05.125
TW05.150
58
75
98
122
141
65
82
105
129
148
(Dimensions en mm)

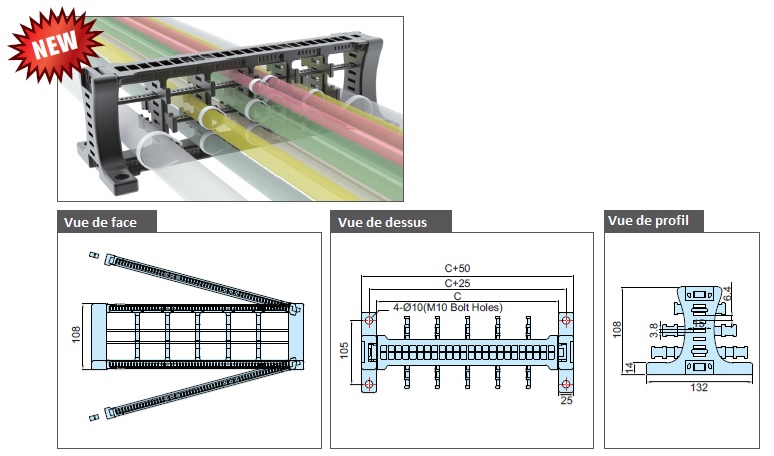

SYSTEM TIE WRAP

La taille des séparateurs verticaux et horizontaux variera en fonction de la taille de l’entretoise et des câbles (flexibles).

GC Type Références C
Entretoise
Type de trous
ST 120N STW05.075
STW05.100
STW05.115
STW05.125
STW05.150
STW05.175
STW05.200
STW05.240
STW05.250
STW05.290
STW05.300
STW05.350
STW05.400
STW05.450
STW05.500
STW05.550
STW05.600
75
100
115
125
150
175
200
240
250
290
300
350
400
450
500
550
600
M10
(Dimensions en mm)
