Chaine Porte Cable Type N Standard – ST055N

ST055N

Vitesse 3 m/s
T° d'utilisation -30° C à + 130° C
Acceleration 10 m/s²

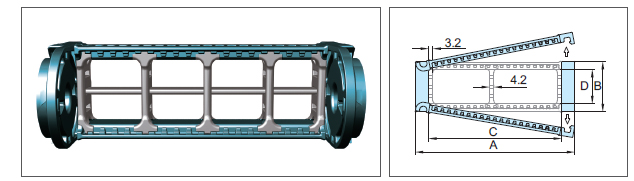

DIMENSIONS DU MAILLON

Type	A Largeur (Extérieure)	B Hauteur(Extérieure)	C Entretoise	D Hauteur (Intérieure)	Masse kg/m
ST 055N	56 71 76 96 121 146 171 196 221	52	35 50 55 75 100 125 150 175 200	40	1.12 1.15 1.18 1.23 1.31 1.41 1.51 1.78 1.92
(Dimensions en mm)

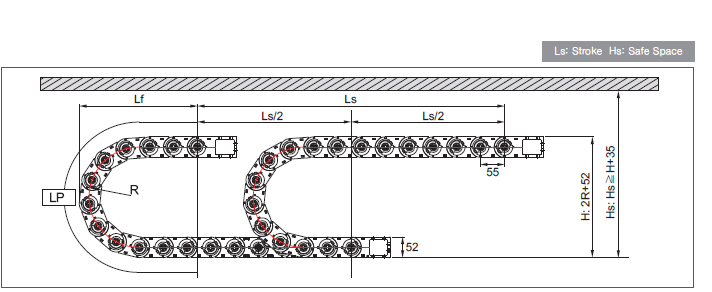

DISPOSITION DE LA CHAINE

(Dimensions en mm)

Rayon de courbure (R)	65	75	100	125	150	200
Lp (Longueur de boucle)	424	456	535	613	692	849
Lf (Loof Projection)	201	211	236	261	286	336
H (Hauteur hors-tout)	182	202	252	302	352	452

Type ST 055N

Pas P: 55 mm
Hauteur B: 52 mm
Hauteur H: 2r+52mm
Hs≥H+35mm

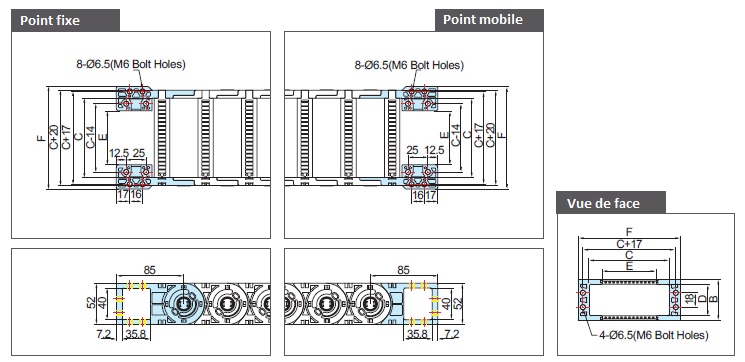

JEU D’EMBOUTS DE FIXATIONS

Type	F Largeur (Extérieure)	B Hauteur (Extérieure)	C Entretoise	D Hauteur (Intérieure)	E M.EB Entraxe	Type trous
ST 055N	64 79 84 104 129 154 179 204 229	52	35 50 55 75 100 125 150 175 200	40	3 18 23 43 68 93 118 143 168	M6
(Dimensions en mm)

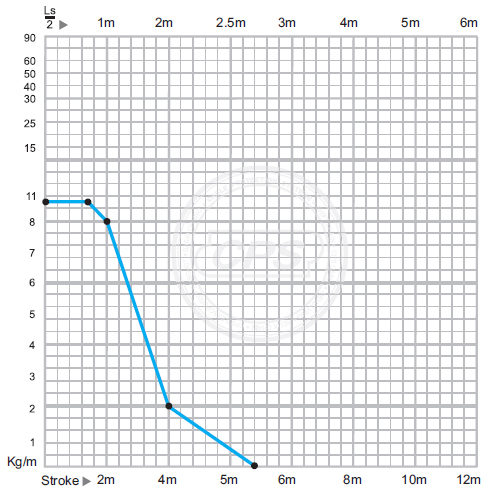

DIAGRAMME D’AUTOPORTANCE

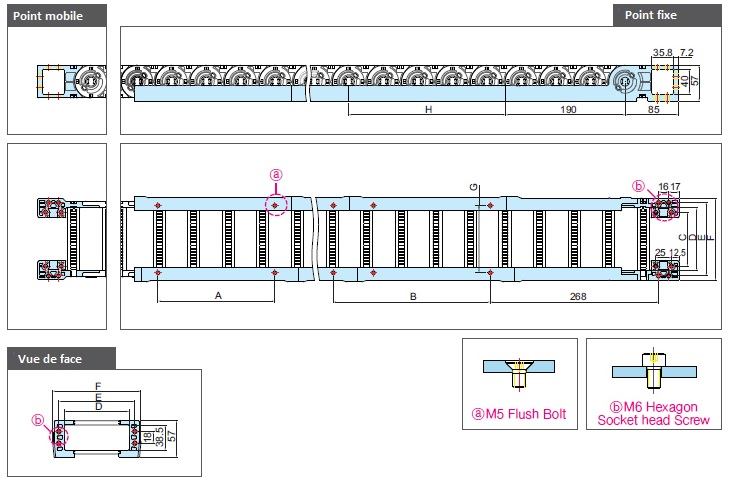

SYSTEME UNITY

Type	C FEB fix hole(intérieur)	D Entretoise	E FEB hole largeur	F FEB largeur	G GC hole width
ST 055N	21 36 41 61 86 111 136 161 186	35 50 55 75 100 125 150 175 200	52 67 72 92 117 142 167 192 217	71 86 91 111 136 161 186 211 236	42 57 62 82 107 132 157 182 207

GC Type	H GC longueur	B GC fixing hole	A GC hole
GC250	250	251	186
GC400	400	401	336
(Dimensions en mm)

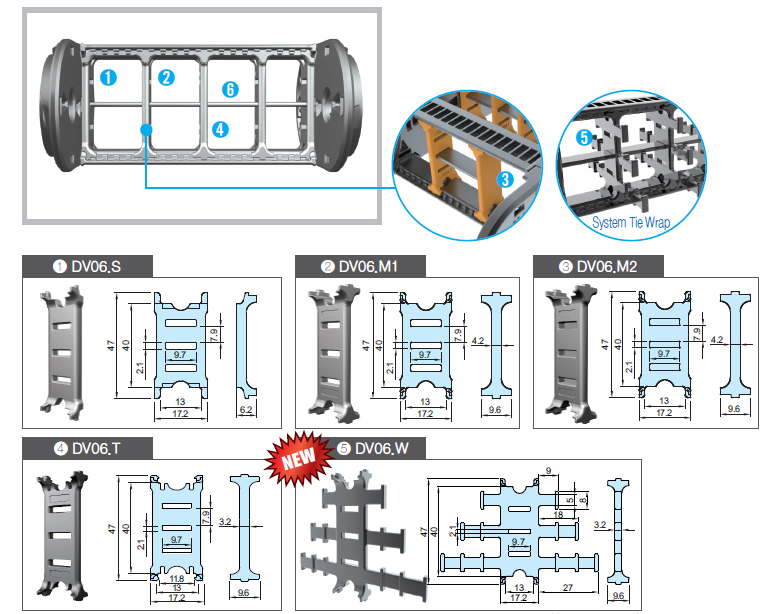

SEPARATEURS VERTICAUX

Monté tous les deux maillons.
DV.T : Appliqué aux entretoises de 125~200.
DV.M : Avec ou sans trou
DV.W : Pour System Tie Wrap ou FEB

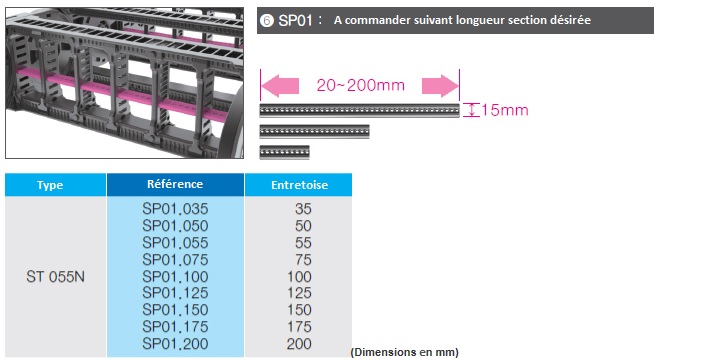

SEPARATEURS HORIZONTAUX

Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un espace de 10% entre chaque câble et séparateur.

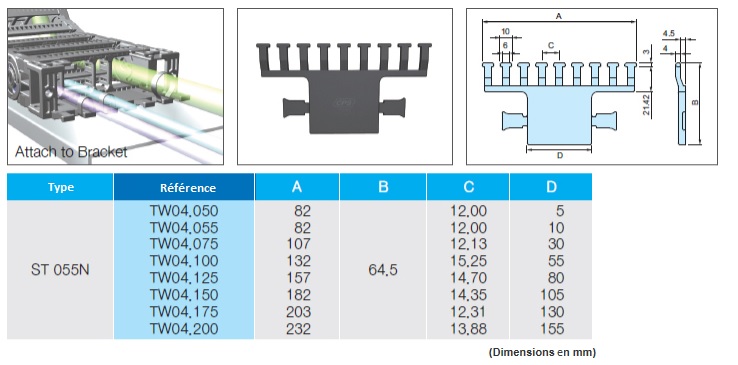

TIE WRAP

Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement. Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.

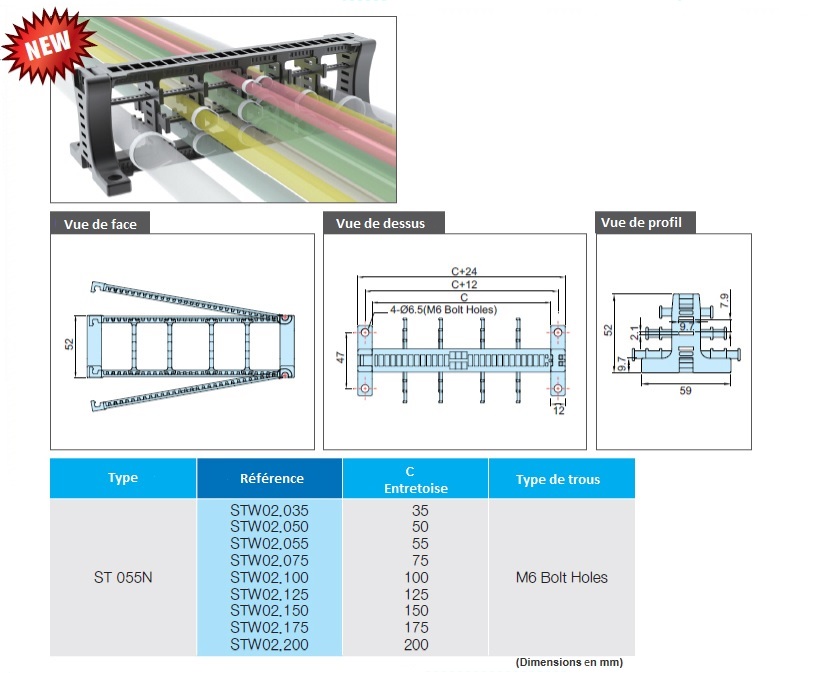

SYSTEME TIE WRAP

La taille des séparateurs verticaux et horizontaux varie selon la taille des entretoises et le diamètre des câbles et flexibles.
