Chaine Porte Cable Type ES Sliding Fermée – ST044ES
ST044ES
Vitesse 3 m/s |
T° d'utilisation -30 à +130°C |
Acceleration 10 m/s² |

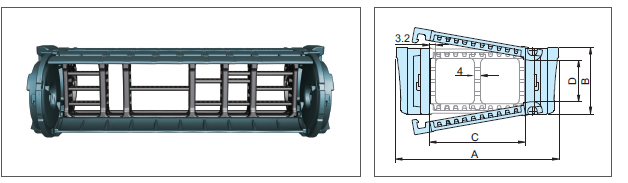

DIMENSIONS DU MAILLON
| Type | A Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
Masse kg/m |
| ST 044ES | 74 94 114 139 |
38.5 | 35 55 75 100 |
26 | 1.18 1.37 1.53 1.74 |
| (Dimensions en mm) | |||||

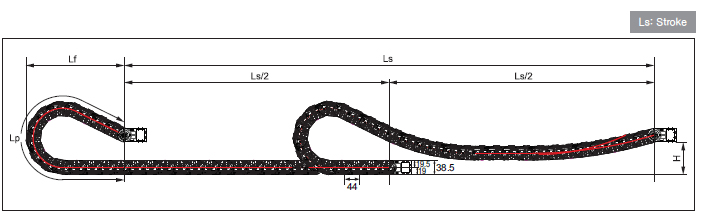

DISPOSITION DE LA CHAÎNE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
| (Dimensions en mm) | ||||
| Rayon de courbure (R) | 70 | 90 | 120 | 150 |
| Lp (Longueur de boucle) | 544 | 662 | 926 | 1190 |
| Lf (Projection) | 249 | 289 | 393 | 497 |
| H (Hauteur hors-tout) | 130 | 130 | 130 | 130 |
Type ST 044ES
Pas P: 44mm
Hauteur B: 38.5mm
B1: 19.5mm
B2: 19mm

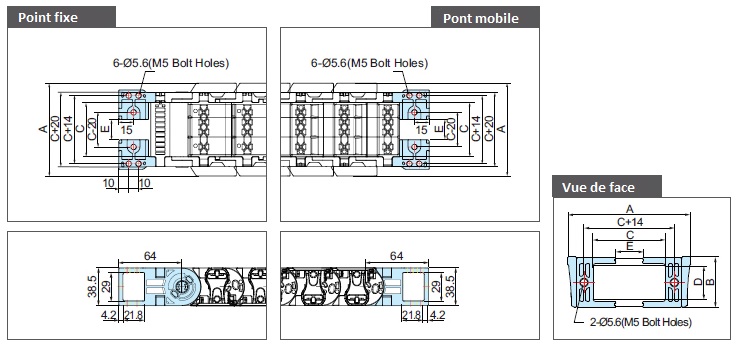

JEU D’EMBOUTS DE FIXATION
| Type | F Largeur (Extérieure) |
B Hauteur(Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
E M.EB Bolt hole width |
Type de trous |
| ST 044ES | 74 94 114 139 |
38.5 | 35 55 75 100 |
26 | 0.4 20.4 40.4 65.4 |
M5 |
| (Dimensions en mm) | ||||||

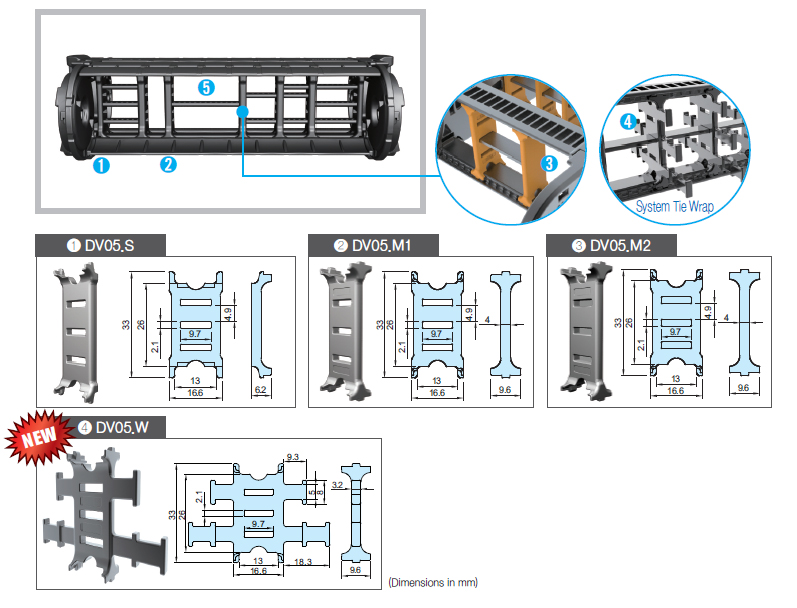

SEPARATEURS VERTICAUX
Montés tous les 2 maillons.
DV.M : Avec ou sans fente.
DV.W : Pour System Tie Wrap ou FEB.
Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un espace de 10% entre chaque câble et séparateur.

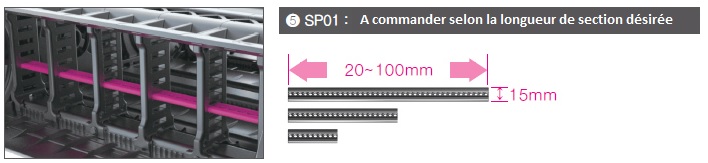

SEPARATEURS HORIZONTAUX
| GC Type | Références | Entretoise |
| ST 044ES | SP01.035 SP01.055 SP01.075 SP01.100 |
35 55 75 100 |
| (Dimensions en mm) | ||

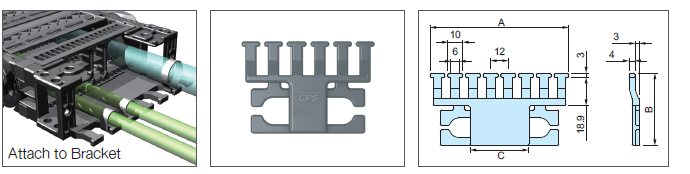

TIE WRAP
| GC Type | Références | A | B | C |
| ST 044ES | TW03.035 TW03.055 TW03.075 TW03.100 |
46 70 94 118 |
35.4 48.9 48.9 48.9 |
– 20 40 65 |
| (Dimensions en mm) | ||||
Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement. Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.

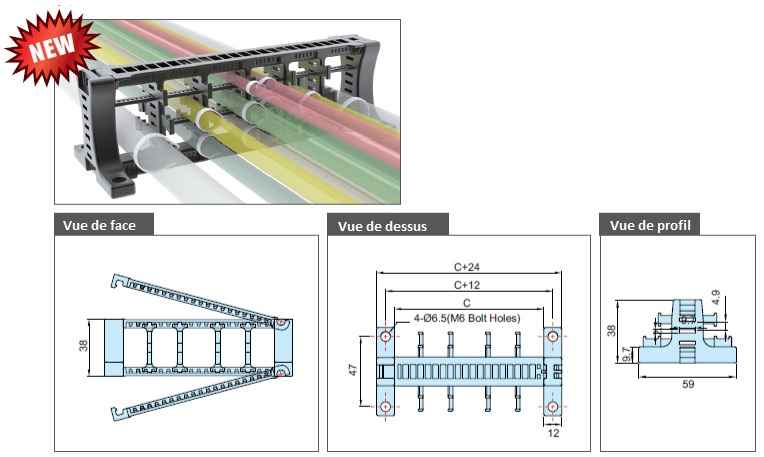

SYSTEM TIE WRAP
| GC Type | Références | C Entretoise |
Type de trous |
| ST 044ES | STW01.035 STW01.055 STW01.075 STW01.100 |
35 55 75 100 |
M6 |
| (Dimensions en mm) | |||
