Chaine porte cables type ERS fermée sliding longue course – ST072ERS
ST072ERS
Vitesse |
T° d'utilisation -30°C à +130°C |
Acceleration 10 m/s² |

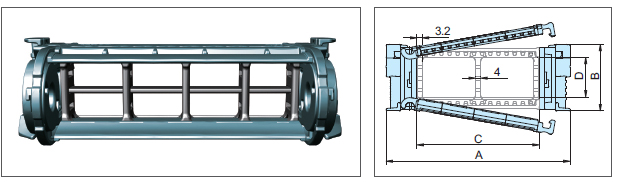

DIMENSIONS DU MAILLON
| Type | A Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
Masse kg/m |
| ST 072ERS | 104 129 154 179 204 |
69 | 50 75 100 125 150 |
44 | 2.53 2.65 2.77 2.89 3.01 |
| (Dimensions en mm) | |||||
DISPOSITION DE LA CHAINE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
| (Dimensions en mm) | |||||
| Rayon de courbure (R) | 120 | 145 | 200 | 250 | 300 |
| Lp (Longueur de boucle) | 917 | 1,06 | 1,40 | 1,84 | 2,28 |
| Lf (Projection) | 420 | 470 | 580 | 752 | 924 |
| H (Hauteur hors-tout) | 230 | 230 | 230 | 230 | 230 |
Type ST 072ERS
ST 072ERS Type
Pas P: 72mm
Hauteur B: 69mm
B1: 34.5mm
B2: 34.5mm

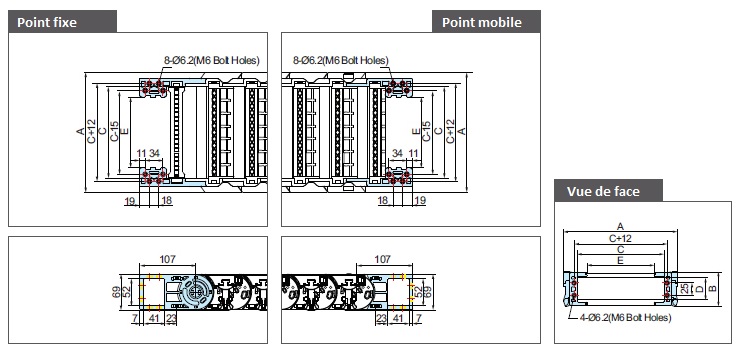

JEU D’EMBOUTS DE FIXATION
| Type | A Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
E M.EB Bolt hole width |
Type de trous |
| ST 072ERS | 104 129 154 179 204 |
69 | 50 75 100 125 150 |
44 | 10 35 60 85 110 |
M6 |
| (Dimensions en mm) | ||||||

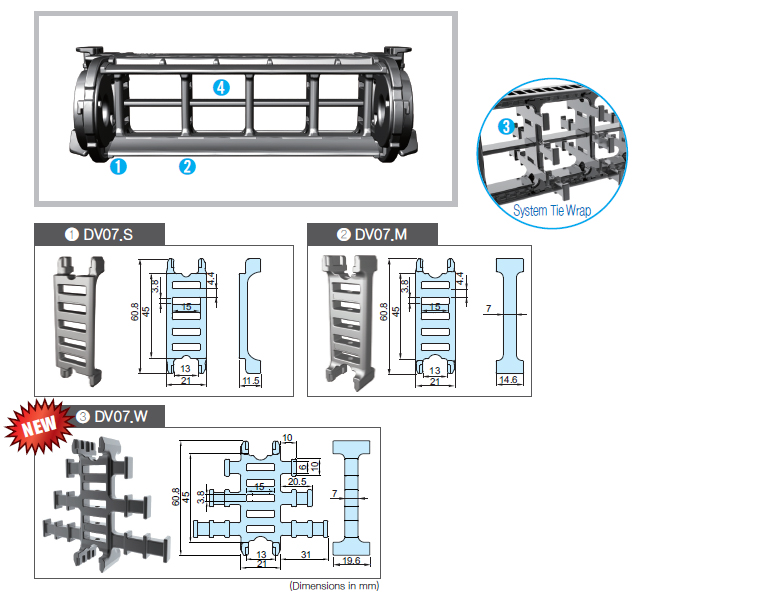

SEPARATEURS VERTICAUX
Montés tous les 2 maillons.
DV.W : Pour System Tie Wrap ou FEB.
Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.

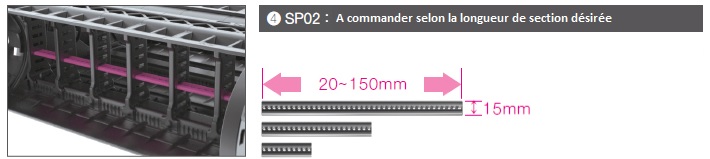

SEPARATEURS HORIZONTAUX
Le séparateur horizontal est disponible en longueur de 20 à 150mm par incrément de 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

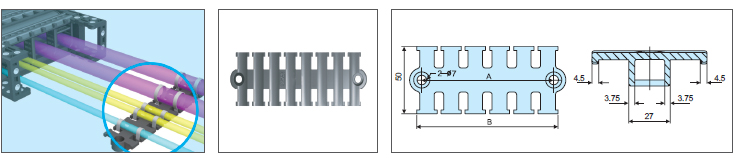

TIE WRAP
| GC Type | Références | A | B |
| ST 072ERS | TW03.035 TW03.055 TW03.075 TW03.100 |
58 75 98 122 141 |
65 82 105 129 148 |
| (Dimensions en mm) | |||
Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement. Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.

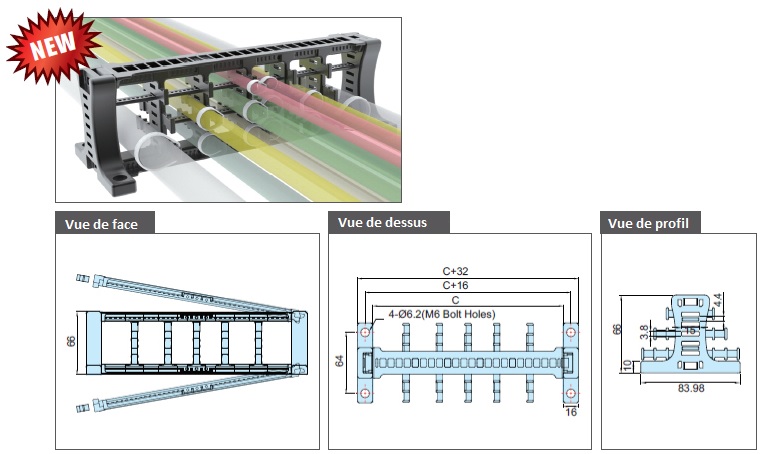

SYSTEM TIE WRAP
| Type | Références | C Entretoise | Type de trous |
| ST 072ERS | STW03.050 STW03.075 STW03.100 STW03.125 STW03.150 |
50 75 100 125 150 |
M6 |
| (Dimensions en mm) | |||
