Chaine Porte Cable Type E Fermée – ST150E
ST150E
Vitesse 3 m/s |
T° d'utilisation -30 à +130°C |
Acceleration 10 m/s² |

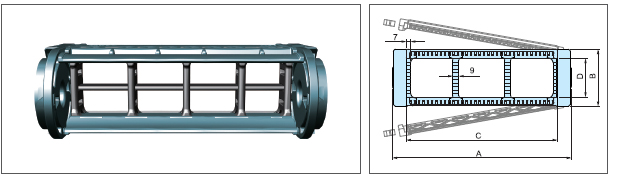

DIMENSIONS DU MAILLON
| Type | A Largeur (Extérieure) |
B Hauteur(Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
Masse kg/m |
| ST 150E | 246 296 346 396 446 |
141 | 200 250 300 350 400 |
110 | 8.16 8.76 10.50 12.33 14.16 |
| (Dimensions en mm) | |||||
DISPOSITION DE LA CHAÎNE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
| (Dimensions en mm) | ||||
| Rayon de courbure (R) | 305 | 405 | 505 | 605 |
| Lp (Longueur boucle) | 1510 | 1807 | 2106 | 2405 |
| Lf (Projection) | 651 | 743 | 835 | 928 |
| H (Hauteur hors-tout) | 752 | 952 | 1152 | 1352 |

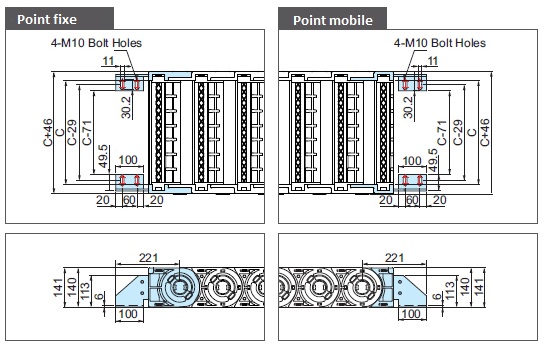

JEU D’EMBOUTS DE FIXATION
| Type | B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
Type de trous |
| ST 150E | 141 | 200 250 300 350 400 |
110 | M10 |
| (Dimensions en mm) | ||||

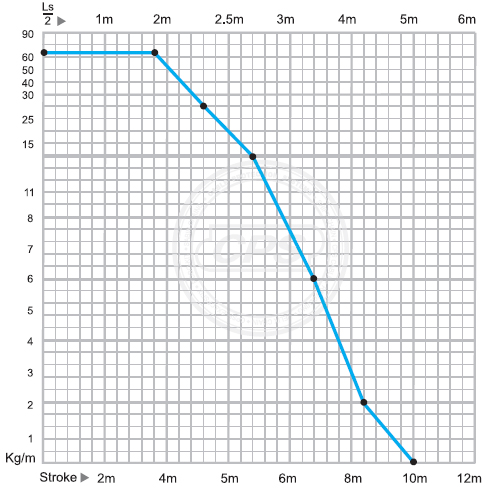

DIAGRAMME D’AUTOPORTANCE

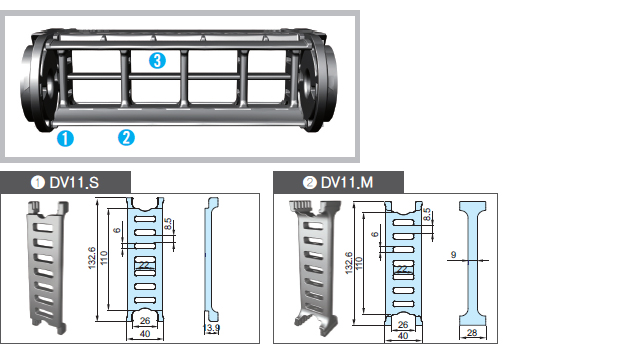

SEPARATEURS VERTICAUX
Montés tous les 2 maillons.
Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un espace de 10% entre chaque câble et séparateur.

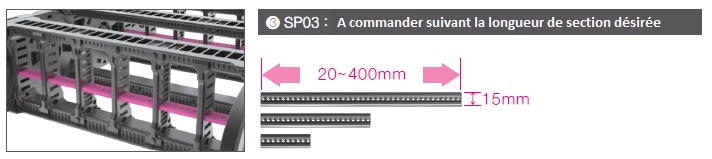

SEPARATEURS HORIZONTAUX
Le séparateur horizontal est disponible en longueur de 20 à 400mm par incrément de 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

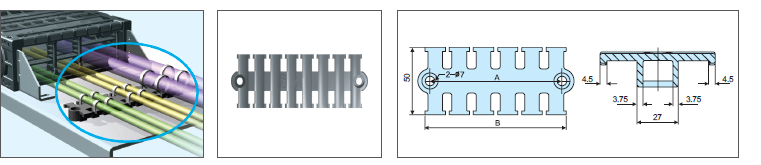

TIE WRAP
| Type | Références | A | B |
| ST 150E | TW05.050 TW05.075 TW05.100 TW05.125 TW05.150 |
58 75 98 122 141 |
65 82 105 129 148 |
| (Dimensions en mm) | |||
Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement. Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.
