Chaine Porte Cable Type E Fermée – ST095E

ST095E

Vitesse 3 m/s
T° d'utilisation -30 à +130°C
Acceleration 10 m/s²

DIMENSIONS DU MAILLON

Type	A Largeur (Extérieure)	B Hauteur(Extérieure)	C Entretoise	D Hauteur (Intérieure)	Masse kg/m
ST 095E	138 163 188 213 238	82	100 125 150 175 200	55	3.55 3.79 4.04 4.29 4.53
(Dimensions en mm)

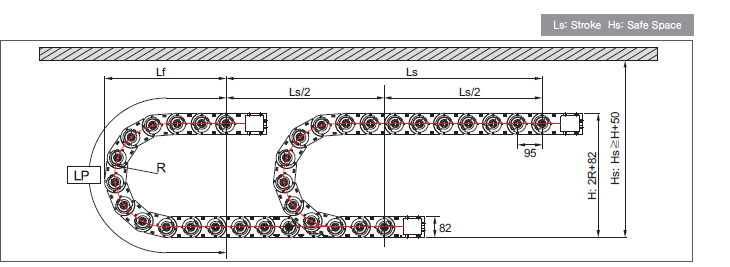

DISPOSITION DE LA CHAINE

– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité

(Dimensions en mm)
Rayon de courbure (R)	150	200	230	280	400
Lp (Longueur boucle)	855	1010	1110	1260	1640
Lf (Projection)	374	428	459	505	629
H (Hauteur hors-tout)	382	482	542	642	882

Type ST 095E

ST 095E Type
Pas P: 95 mm
Hauteur B: 82mm
Hauteur H: 2R+82mm
Hs H+50mm

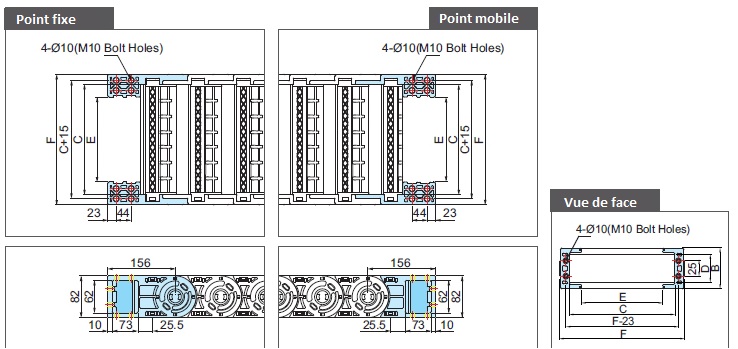

JEU D’EMBOUTS DE FIXATION

Type	F Largeur(Extérieure)	B Hauteur (Extérieure)	C Entretoise	D Hauteur(Intérieure)	E M.EB Bolt hole width	Type de trous
ST 095E	138 163 188 213 238	82	100 125 150 175 200	55	49 74 99 124 149	M10
(Dimensions en mm)

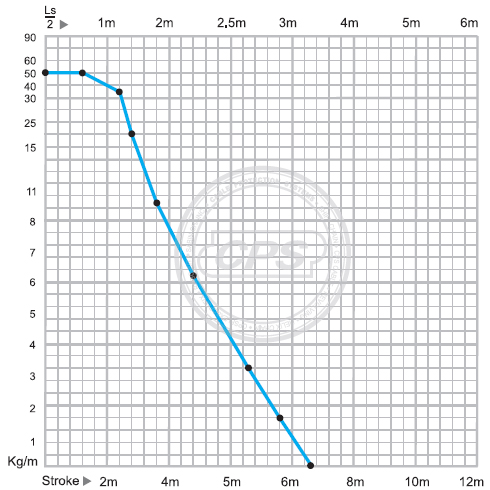

DIAGRAMME D’AUTOPORTANCE

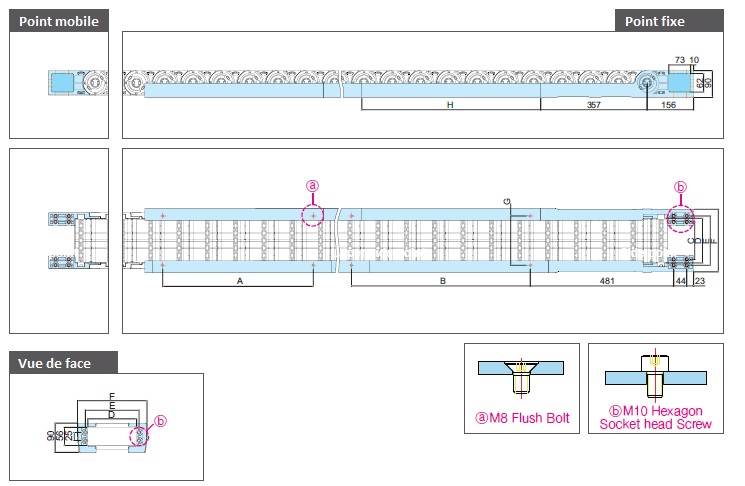

SYSTEM UNITY

Type	C FEB fix hole(inner)	D Entretoise	E FEB hole width	F FEB width	G GC hole width
ST 095E	75 100 125 150 175	100 125 150 175 200	115 140 165 190 215	160 185 210 235 260	115 140 165 190 215

GC Type	H GC length	B GC fixing hole	A GC hole
GC600	600	601	505
GC800	800	801	705
(Dimensions en mm)

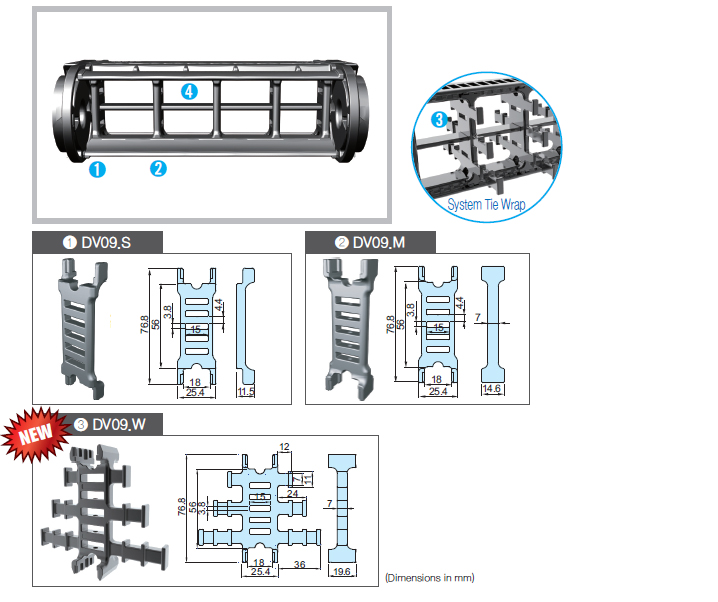

SEPARATEURS VERTICAUX

Assemblés tous les 2 maillons.
DV.W : Pour System Tie Wrap ou FEB.

Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un espace de 10% entre chaque câble et séparateur.

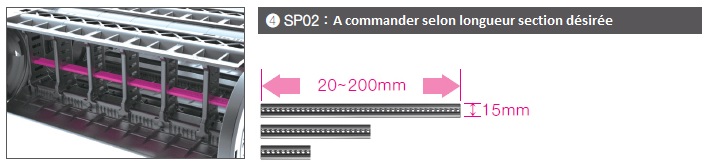

SEPARATEURS HORIZONTAUX

Le séparateur horizontal est disponible en longueur de 20 à 200mm par incrément de 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

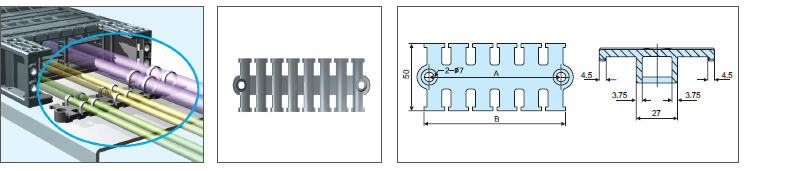

TIE WRAP

Type	Références	A	B
ST 095E	TW05.050 TW05.075 TW05.100 TW05.125 TW05.150	58 75 98 122 141	65 82 105 129 148
(Dimensions en mm)

Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement. Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.

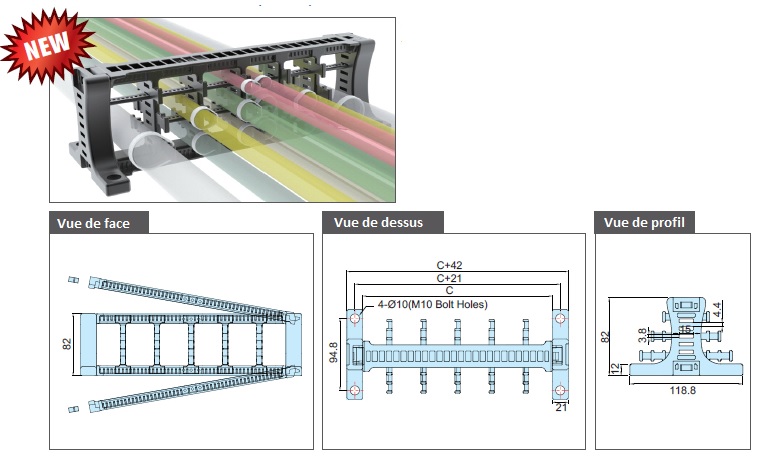

SYSTEM TIE WRAP

Type	Références	C Entretoise	Type de trous
ST 095E	STW04.100 STW04.125 STW04.150 STW04.175 STW04.200	100 125 150 175 200	M10
(Dimensions en mm)
