Chaine Porte Cable Type E Fermée – ST055E
ST055E
Vitesse 3 m/s |
T° d'utilisation -30 à +130°C |
Acceleration 10 m/s² |

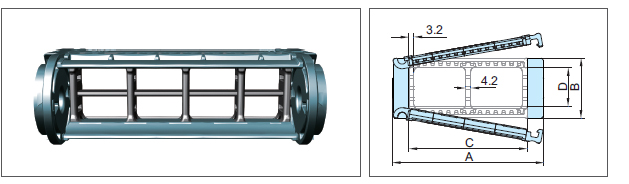

DIMENSIONS DU MAILLON
| Type | A Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
Masse kg/m |
| ST 055E | 71 96 121 146 171 |
52 | 50 75 100 125 150 |
38.5 | 1.36 1.56 1.76 1.97 2.21 |
| (Dimensions en mm) | |||||

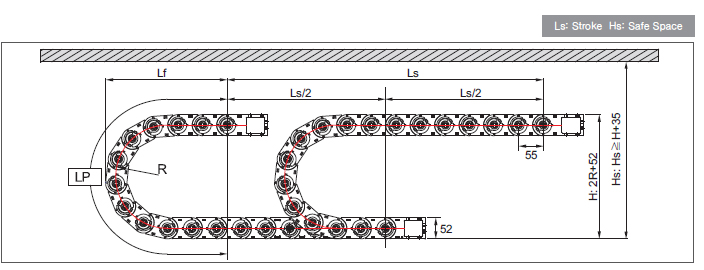

DISPOSITION DE LA CHAINE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
| (Dimensions en mm) | ||||
| Rayon de courbure (R) | 100 | 125 | 150 | 200 |
| Lp (Longueur boucle) | 535 | 613 | 692 | 849 |
| Lf (Projection) | 236 | 261 | 286 | 336 |
| H (Hauteur hors-tout) | 252 | 302 | 352 | 452 |
Type ST 055E
ST055EType
Pas P: 55mm
Hauteur B: 52mm
Hauteur H: 2R+52mm
Hs H+35mm
JEU D’EMBOUTS DE FIXATION
| Type | F Largeur(Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur(Intérieure) |
E M.EB Bolt hole width |
Type de trous |
| ST 055E | 79 104 129 154 179 |
52 | 50 75 100 125 150 |
38.5 | 18 43 68 93 118 |
M6 |
| (Dimensions en mm) | ||||||

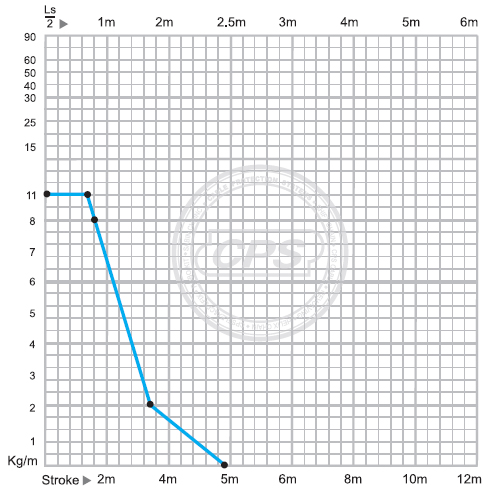

DIAGRAMME D’AUTOPORTANCE

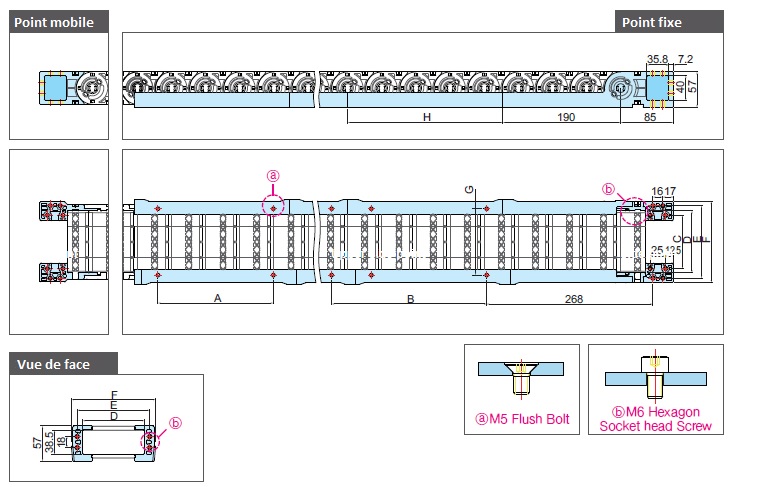

SYSTEME UNITY
|
|
||||||||||||||||||||||||||||||||||
Ce type de support est destiné à guider la chaîne et supportera et protègera le tronçon à partir de l’embout de fixation.

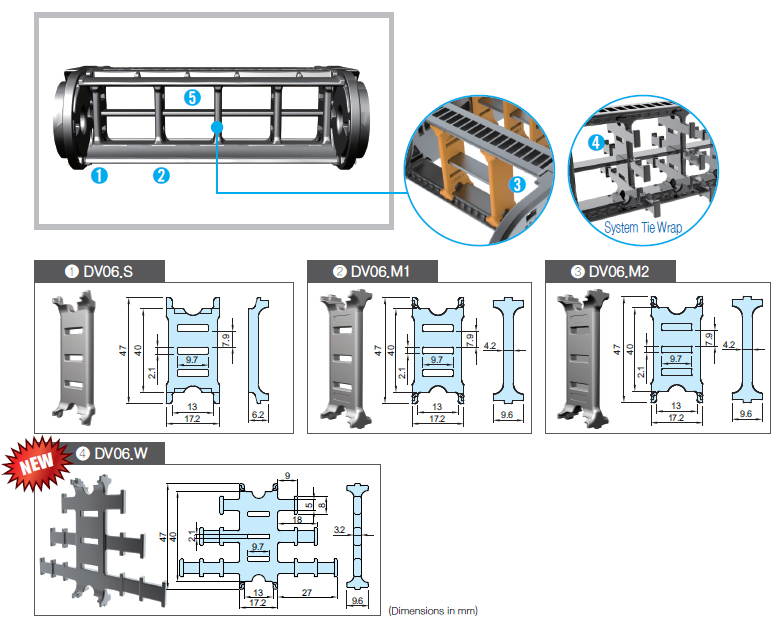

SEPARATEURS VERTICAUX
Montés tous les 2 maillons.
DV.M : Avec ou sans fente.
DV.W : Pour System Tie Wrap ou FEB.
Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un espace de 10% entre chaque câble et séparateur.

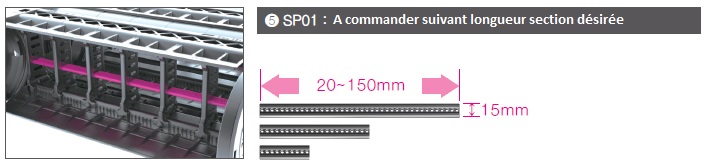

SEPARATEURS HORIZONTAUX
| Type | Références | Entretoise |
| ST 055E | SP01.050 SP01.075 SP01.100 SP01.125 SP01.150 |
50 75 100 125 150 |
| (Dimensions en mm) | ||
TIE WRAP
| Type | Références | A | B | C | D |
| ST 055E | TW04.050 TW04.075 TW04.100 TW04.125 TW04.150 |
82 107 132 157 182 |
64.5 | 12.00 12.13 15.25 14.70 14.35 |
5 30 55 80 105 |
| (Dimensions en mm) | |||||
Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement. Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.

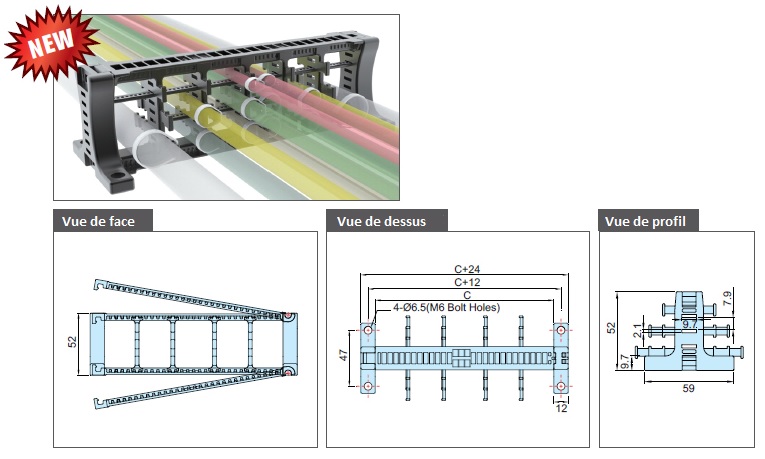

SYSTEM TIE WRAP
| Type | Références | C Entretoise | Type de trous |
| ST 055E | STW02.050 STW02.075 STW02.100 STW02.125 STW02.125 STW02.150 |
50 75 100 125 150 |
M6 |
| (Dimensions en mm) | |||
