nsb 065S
nsb 065S
![/](https://www.chainesportecables.fr/wp-content/uploads/2017/11/nsb050s.png)
Vitesse 3 m/s |
T° d'utilisation -30°C à 130°C |
Acceleration 10 m/s² |

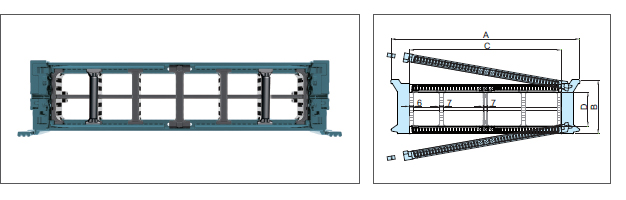

DIMENSIONS DU MAILLON
Type | A Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
Masse kg/m |
nsb 065S | 137 162 187 212 237 252 262 302 312 362 412 462 |
89 | 75 100 125 150 175 190 200 240 250 300 350 400 |
56 | 3.29 3.34 3.49 3.58 3.68 3.76 3.82 3.99 4.03 4.24 4.53 4.85 |
(Dimensions en mm) |

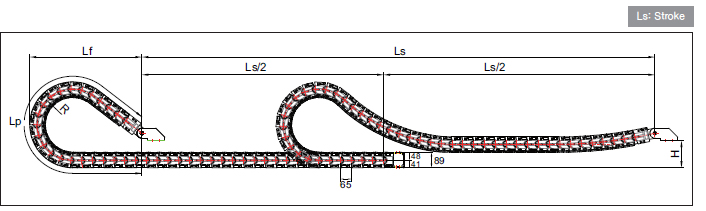

DISPOSITION DE LA CHAINE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
(Dimensions en mm) | |||||
Rayon de courbure (R) | 140 | 190 | 220 | 270 | 390 |
Lp (Longueur de boucle) | 1225 | 1543 | 1734 | 2052 | 2814 |
Lf (Projection) | 615 | 715 | 775 | 875 | 1115 |
H (Hauteur hors-tout) | 210 | 210 | 210 | 210 | 210 |

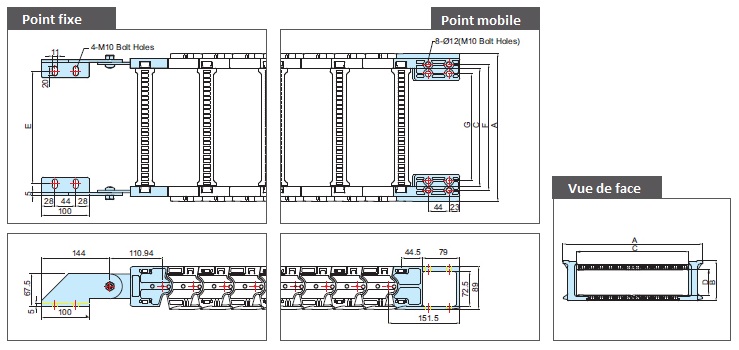

JEU D’EMBOUTS DE FIXATION
Type | A Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
E M.EB Entraxes |
F F.EB Entraxes |
G F.EB Entraxes |
nsb 065S | 137 162 187 212 237 252 262 302 312 362 412 462 |
89 | 75 100 125 150 175 190 200 240 250 300 350 400 |
56 | 62.6 87.6 112.6 137.6 162.6 177.6 187.6 227.6 237.6 287.6 337.6 387.6 |
90 115 140 165 190 205 215 255 265 315 365 415 |
50 75 100 125 150 165 175 215 225 275 325 375 |
(Dimensions en mm) |

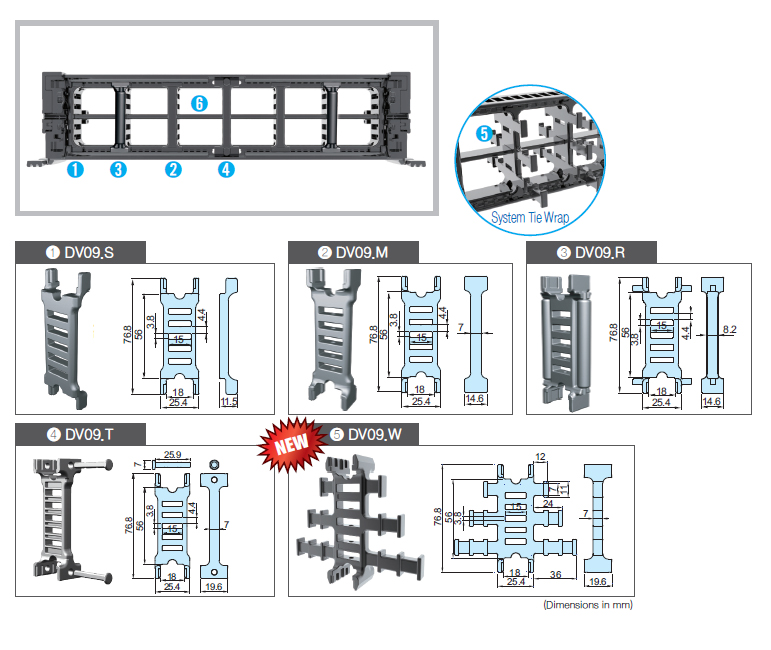

SEPARATEURS VERTICAUX
Montés tous les 4 maillons.
DV.T : Pour entretoises 250~400
DV.W : Pour System Tie Wrap ou FEB.

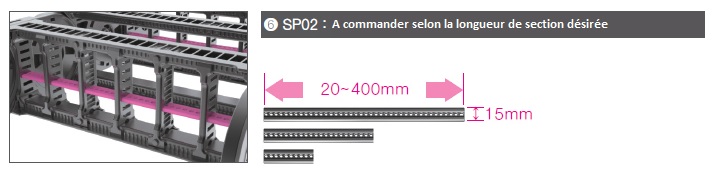

SEPARATEURS HORIZONTAUX
Le séparateur horizontal est disponible en longueur de 20 à 400mm par incrément de 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

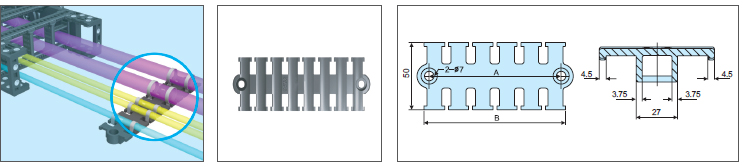

TIE WRAP
Type | Références | A | B |
nsb 065S | W05.050 TW05.075 TW05.100 TW05.125 TW05.150 |
58 75 98 122 141 |
65 82 105 129 148 |
(Dimensions en mm) |

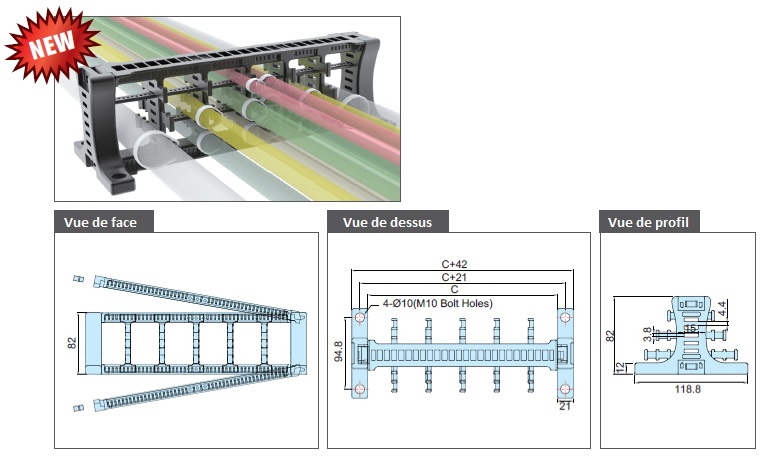

SYSTEM TIE WRAP
Type | Références | C Entretoise | Type de trous |
nsb 065S | STW04.075 STW04.100 STW04.125 STW04.150 STW04.175 STW04.190 STW04.200 STW04.240 STW04.250 STW04.300 STW04.350 STW04.400 |
75 100 125 150 175 190 200 240 250 300 350 400 |
M10 |
(Dimensions en mm) |
