nsb 060E

Vitesse 5 m/s
T° d'utilisation -30°C à 130°C
Acceleration 15 m/s²

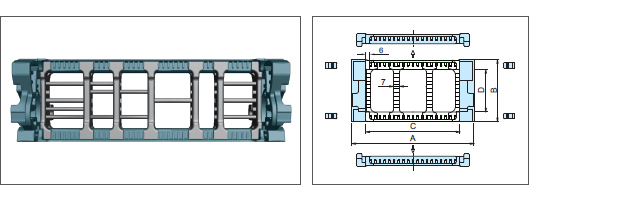

DIMENSIONS DU MAILLON

Type	A Largeur (Extérieure)	B Hauteur (Extérieure)	C Entretoise	D Hauteur (Intérieure)	Masse kg/m
nsb 060E	140 190 240	82	100 150 200	56	4.32 4.86 5.41
(Dimensions en mm)

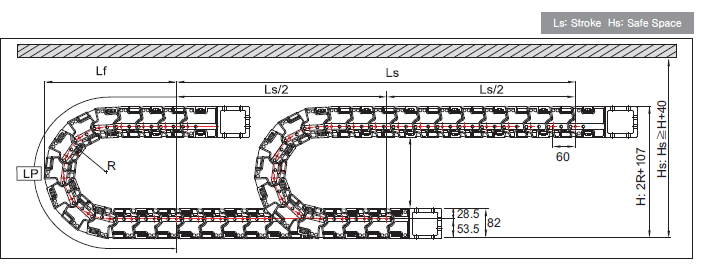

DISPOSITION DE LA CHAINE

– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité

(Dimensions en mm)
Rayon de courbure (R)	125	135	150	180	230	270	340
Lp (Longueur de boucle)	854	885	932	1026	1183	1309	1529
Lf (Projection)	389	399	414	444	494	534	604
H (Hauteur hors-tout)	357	377	407	467	567	647	787

Type nsb 060E

nsb 060E Type
Pas P: 60mm
Hauteur B: 82mm
Hauteur H: 2R+107mm
Hs H+40mm

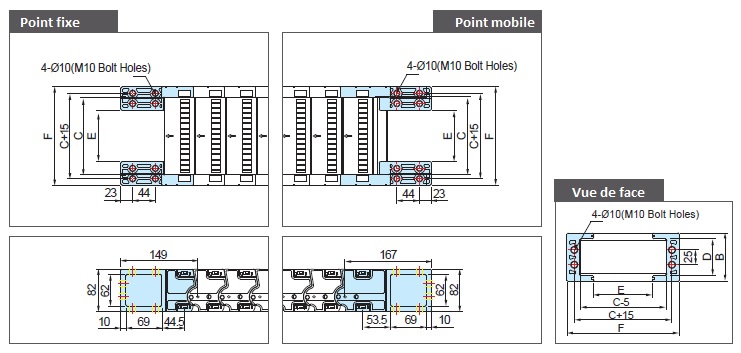

JEU D’EMBOUTS DE FIXATION

Type	F Largeur (Extérieure)	B Hauteur(Extérieure)	C Entretoise	D Hauteur(Intérieure)	E M.EB Entraxes	Type de trous
nsb 060E	140 190 240	82	100 150 200	56	49 99 149	M10
(Dimensions en mm)

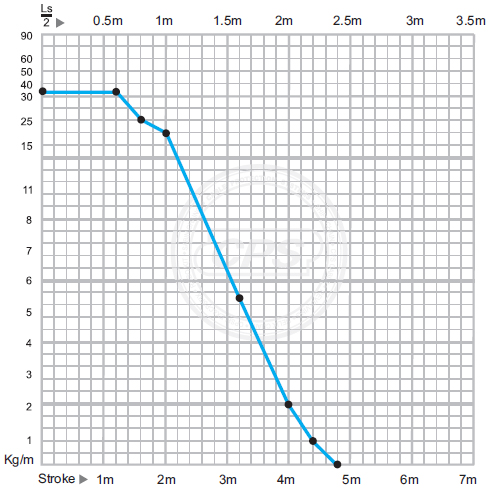

DIAGRAMME D’AUTOPORTANCE

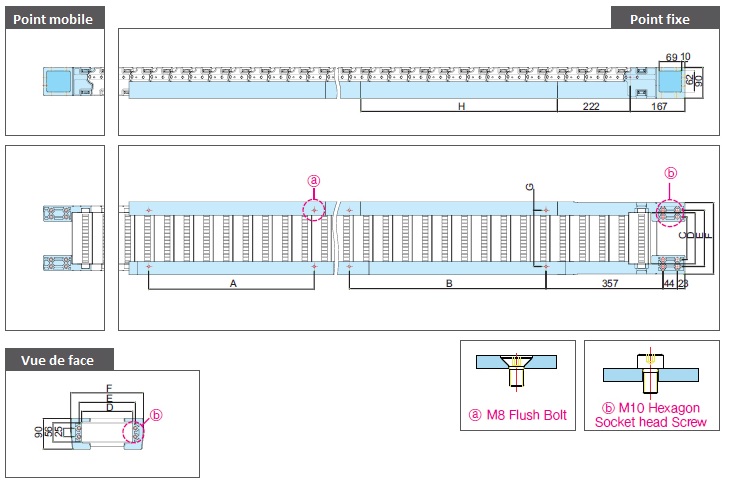

UNITY SYSTEM

Type	C FEB fix hole(intérieur)	D Entretoise	E FEB hole width	F FEB width	G GC hole width
nsb 060E	75 125 175	100 150 200	115 165 215	164 214 264	119 169 219

GC Type	H GC length	B GC fixing hole	A GC hole
GC600	600	601	505
GC800	800	801	705
(Dimensions en mm)

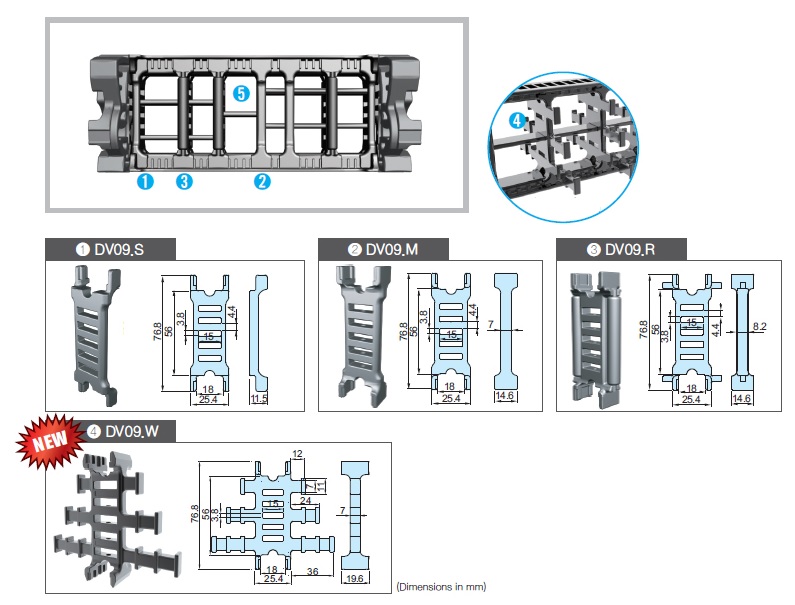

SEPARATEURS VERTICAUX

Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.

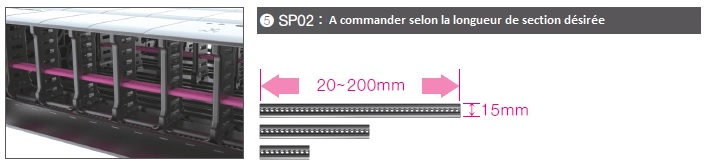

SEPARATEURS HORIZONTAUX

Le séparateur horizontal est disponible en longueur de 20 à 200mm par incrément de 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

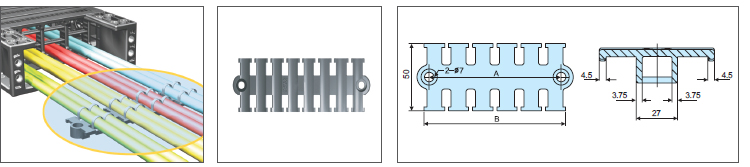

TIE WRAP

Type	Références	A	B
nsb 060E	TW05.050 TW05.075 TW05.100 TW05.125 TW05.150	58 75 98 122 141	65 82 105 129 148
(Dimensions en mm)

Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement. Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.

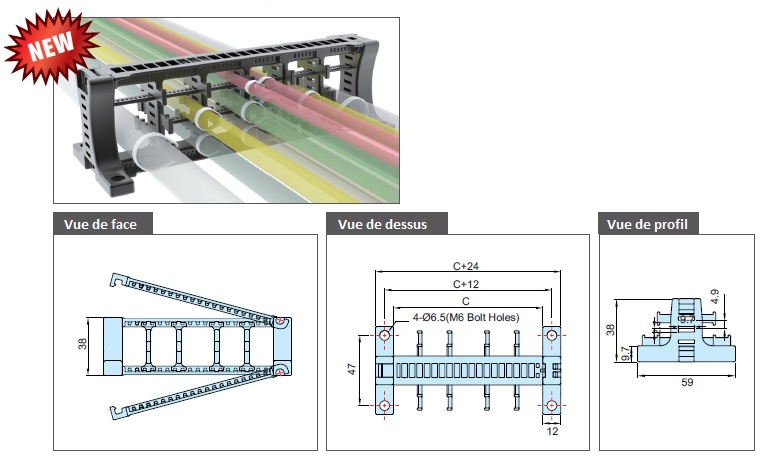

SYSTEM TIE WRAP

Type	Références	C Entretoise	Type de trous
nsb 060E	STW04.100 STW04.150 STW04.200	100 150 200	M10
(Dimensions en mm)
