nsb 075E

Vitesse 5 m/s
T° d'utilisation -30° à 130°C
Acceleration 15 m/s²

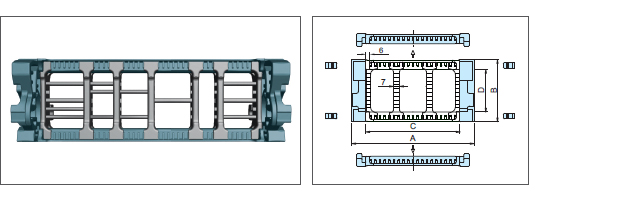

DIMENSIONS DU MAILLON

Type	A Largeur (Extérieure)	B Hauteur (Extérieure)	C Entretoise	D Hauteur (Intérieure)	Masse kg/m
nsb 075E	190 240 340	108	150 200 300	78	7.01 7.97 9.48
(Dimensions en mm)

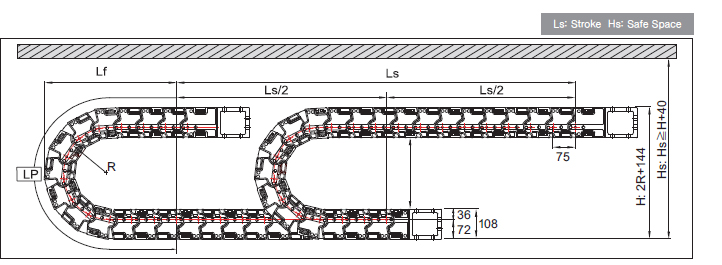

DISPOSITION DE LA CHAINE

– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité

(Dimensions en mm)
Rayon de courbure (R)	160	180	230	280	330	380	480
Lp (Longueur de boucle)	1084	1147	1304	1461	1618	1775	2089
Lf (Projection)	495	515	565	615	665	715	815
H (Hauteur hors-tout)	464	504	604	704	804	904	1104

Type nsb 075E

nsb 075E Type
Pas P: 75mm
Hauteur B: 108mm
Hauteur H: 2R+144mm
Hs H+40mm

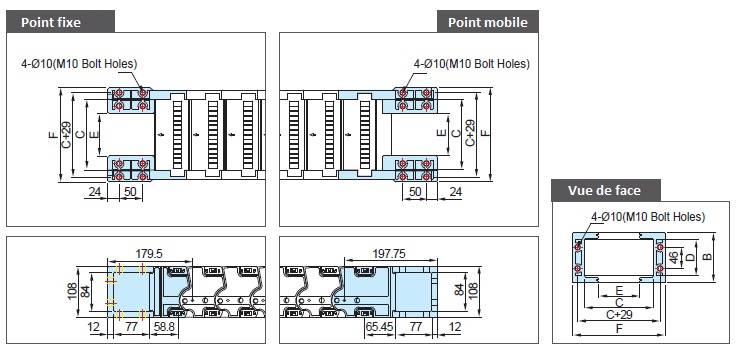

JEU D’EMBOUTS DE FIXATION

Type	F Largeur (Extérieure)	B Hauteur (Extérieure)	C Entretoise	D Hauteur(Intérieure)	E M.EB Entraxes	Type de trous
nsb 075E	200 250 350	108	150 200 300	78	90 140 240	M10
(Dimensions en mm)

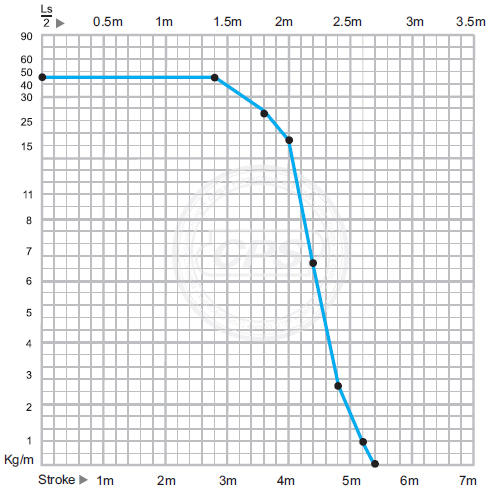

DIAGRAMME D’AUTOPORTANCE

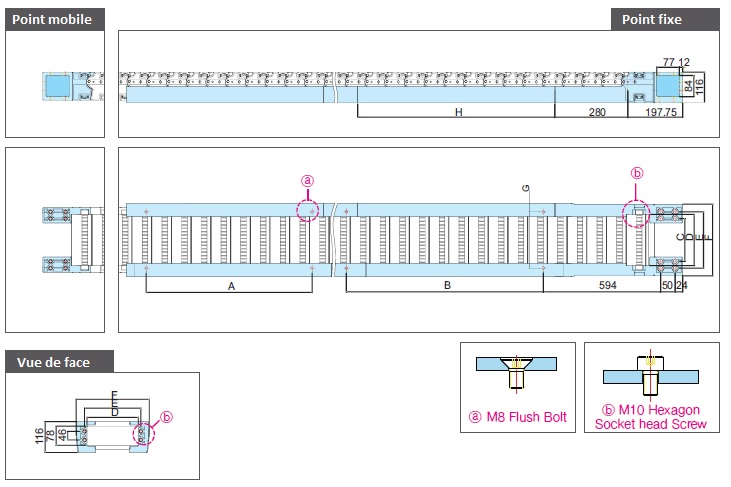

UNITY SYSTEM

Type	C FEB fix hole(intérieur)	D Entretoise	E FEB hole width	F FEB width	G GC hole width
nsb 075E	122 172 272	150 200 300	179 229 329	214 264 364	169 219 319

GC Type	H GC length	B GC fixing hole	A GC hole
GC600	600	601	505
GC800	800	801	705
(Dimensions en mm)

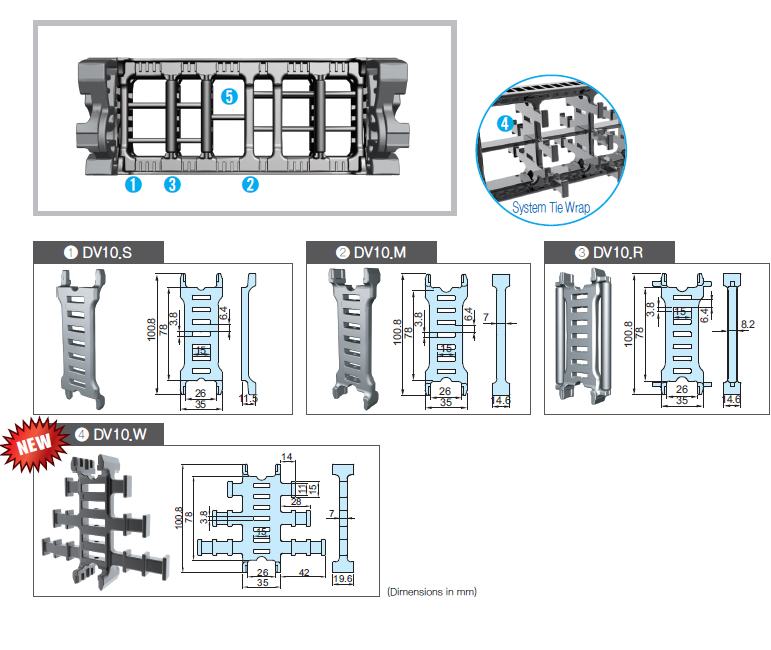

SEPARATEURS VERTICAUX

Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.

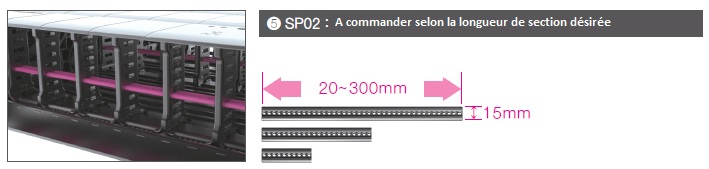

SEPARATEURS HORIZONTAUX

Le séparateur horizontal est disponible en longueur de 20 à 300mm par incrément de 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

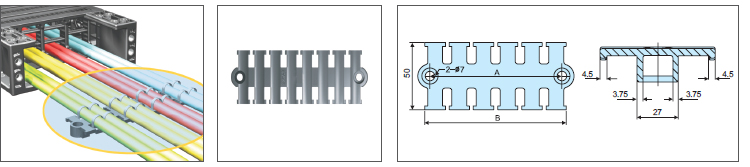

TIE WRAP

Type	Références	A	B
nsb 075E	TW05.050 TW05.075 TW05.100 TW05.125 TW05.150	58 75 98 122 141	65 82 105 129 148
(Dimensions en mm)

Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement. Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.

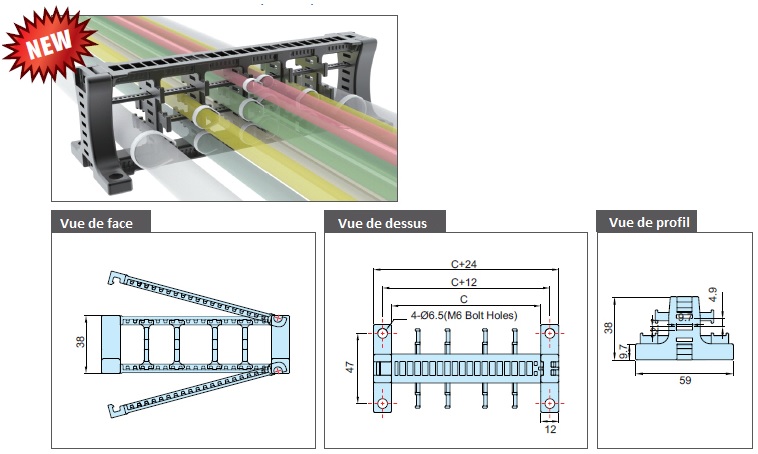

SYSTEM TIE WRAP

Type	Références	C Entretoise	Type de trous
nsb 075E	STW05.150 STW05.200 STW05.300	150 200 300	« >M10
(Dimensions en mm)
