nsb 045E

Vitesse 5 m/s
T° d'utilisation -30°C à 130°C
Acceleration 15 m/s²

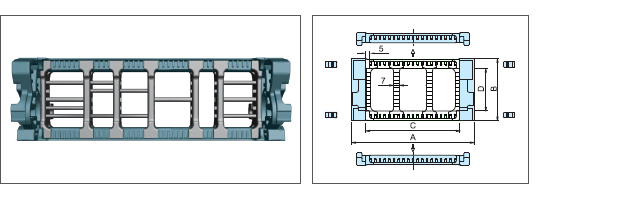

DIMENSIONS DU MAILLON

Type	A Largeur (Extérieure)	B Hauteur (Extérieure)	C Entretoise	D Hauteur (Intérieure)	Masse kg/m
nsb 045E	105 130 155 180	66	75 100 125 150	45	2.78 3.07 3.35 3.58
(Dimensions en mm)

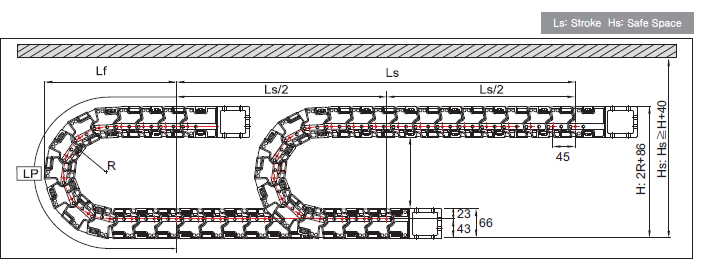

DISPOSITION DE LA CHAINE

– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité

(Dimensions en mm)
Rayon de courbure (R)	40	110	135	165	185	235	285
Lp (Longueur de boucle)	633	695	774	868	931	1088	1245
Lf (Projection)	291	311	336	366	386	436	486
H (Hauteur hors-tout)	266	306	356	416	456	556	656

Type nsb 045E

nsb 045E Type
Pas P: 45mm
Hauteur B: 66mm
Hauteur H: 2R+86mm
Hs H+40mm

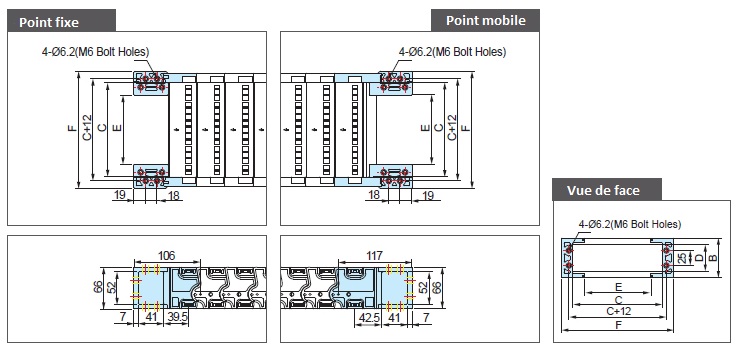

JEU D’EMBOUTS DE FIXATION

Type	F largeur (Extérieure)	B Hauteur (Extérieure)	C Entretoise	D Hauteur (Intérieure)	E M.EB Entraxes	Type de trous
nsb 045E	111 136 161 186	66	75 100 125 150	45	35 60 85 110	M6
(Dimensions en mm)

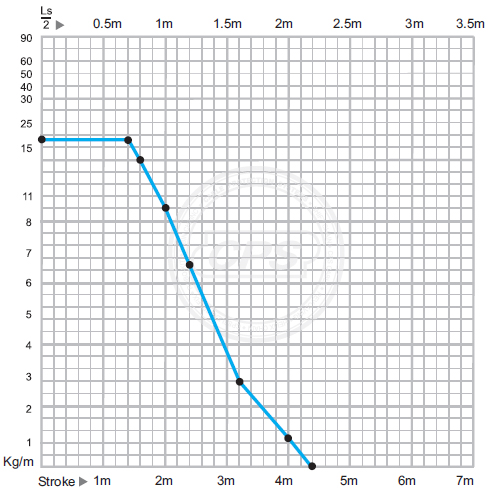

DIAGRAMME D’AUTOPORTANCE

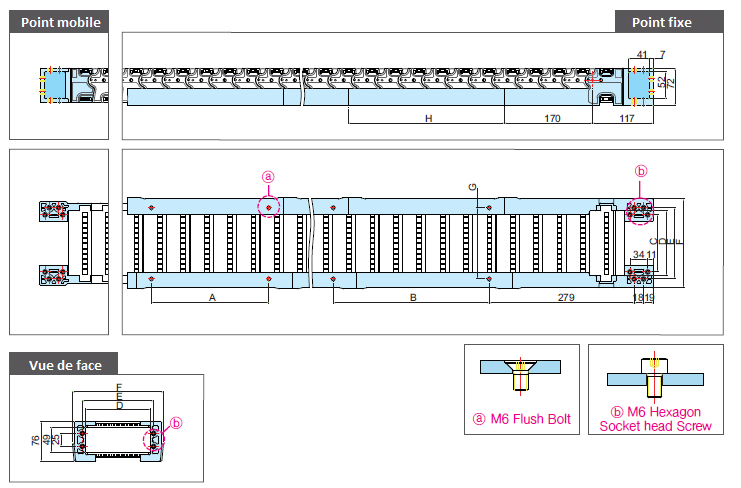

UNITY SYSTEM

Type	C FEB fix hole(intérieur)	D Entretoise	E FEB hole width	F FEB width	G GC hole width
nsb 045E	60 85 110 135	75 100 125 150	87 112 137 162	125 150 175 200	87 112 137 162

GC Type	H GC length	B GC fixing hole	A GC hole
GC300	300	301	226
GC500	500	501	426
(Dimensions en mm)

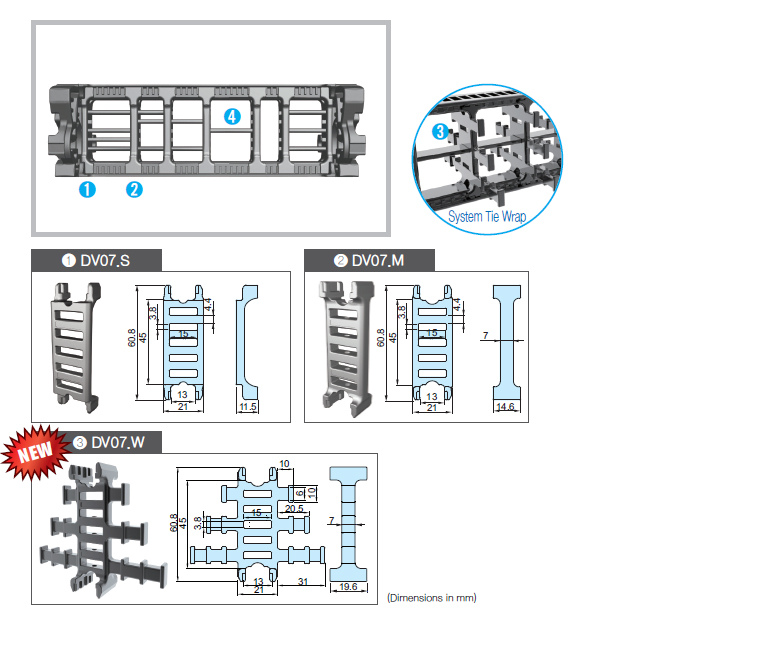

SEPARATEURS VERTICAUX

Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.

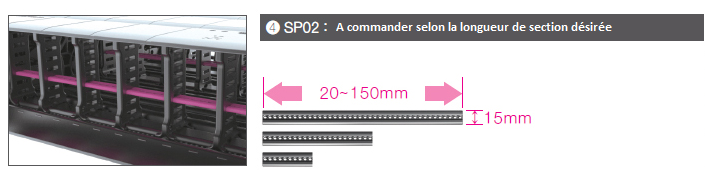

SEPARATEURS HORIZONTAUX

Le séparateur horizontal est disponible en longueur de 20 à 150mm par incrément de 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

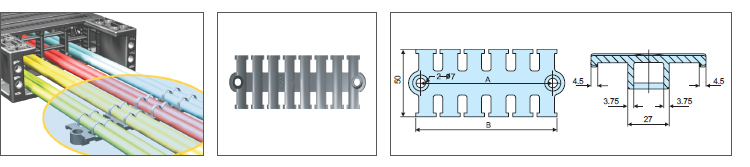

TIE WRAP

Type	Références	A	B
nsb 045E	TW05.050 TW05.075 TW05.100 TW05.125 TW05.150	58 75 98 122 141	65 82 105 129 148
(Dimensions en mm)

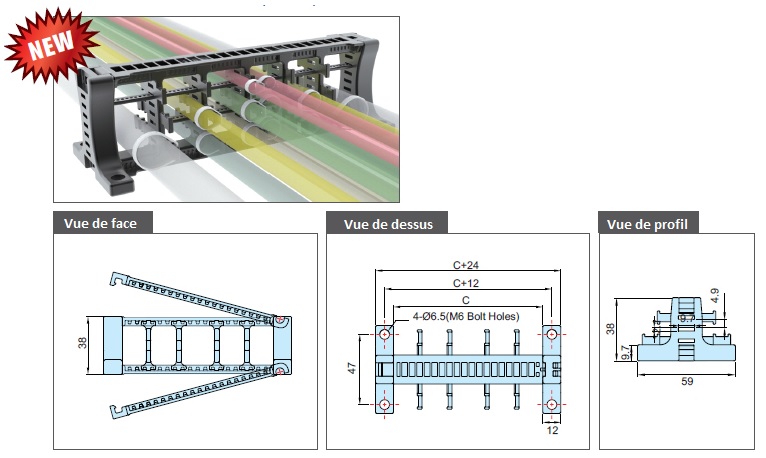

SYSTEM TIE WRAP

Type	Références	C Entretoise	Type de trous
nsb 045E	STW03.075 STW03.100 STW03.125 STW03.150	75 100 125 150	M6
(Dimensions en mm)
