nsb 035E
nsb 035E
Vitesse 5 m/s |
T° d'utilisation -30°C à 130°C |
Acceleration |

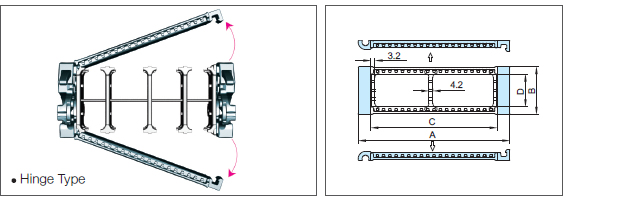

DIMENSIONS DU MAILLON
| Type | A Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
Masse kg/m |
| nsb 035E | 70 95 120 140 170 |
52 | 50 75 100 120 150 |
40 | 1.45 1.64 1.83 2.06 2.28 |
| (Dimensions en mm) | |||||

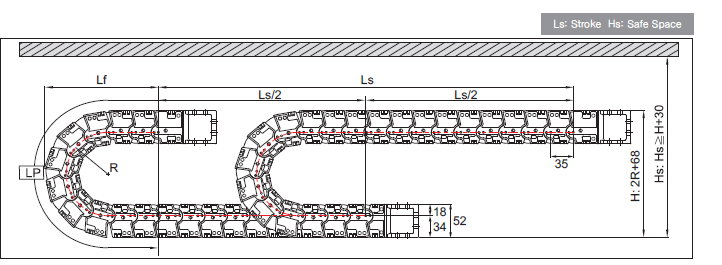

DISPOSITION DE LA CHAINE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
| (Dimensions en mm) | ||||
| Rayon de courbure (R) | 90 | 115 | 140 | 190 |
| Lp (Longueur de boucle) | 493 | 572 | 650 | 807 |
| Lf (Projection) | 229 | 254 | 279 | 329 |
| H (Hauteur hors-tout) | 248 | 298 | 348 | 448 |
Type nsb 035E
nsb 035E Type
Pas P: 35mm
Hauteur B: 52mm
Hauteur H: 2R+68mm
Hs H+30mm

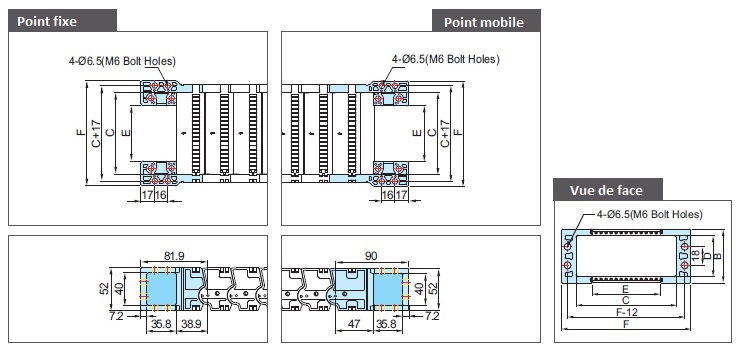

JEU D’EMBOUTS DE FIXATION
| Type | F Largeur (Extérieure) |
B Hauteur(Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
E M.EB Entraxes |
Type de trous |
| nsb 035E | 79 104 129 154 179 |
52 | 50 75 100 125 150 |
40 | 18 43 68 93 118 |
M6 |
| (Dimensions en mm) | ||||||

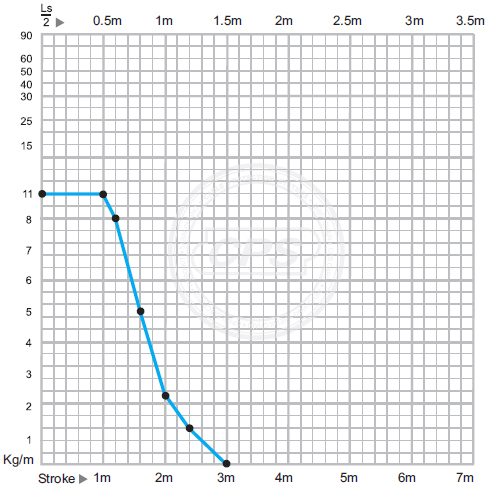

DIAGRAMME D’AUTOPORTANCE
UNITY SYSTEM
|
|
||||||||||||||||||||||||||||||||||

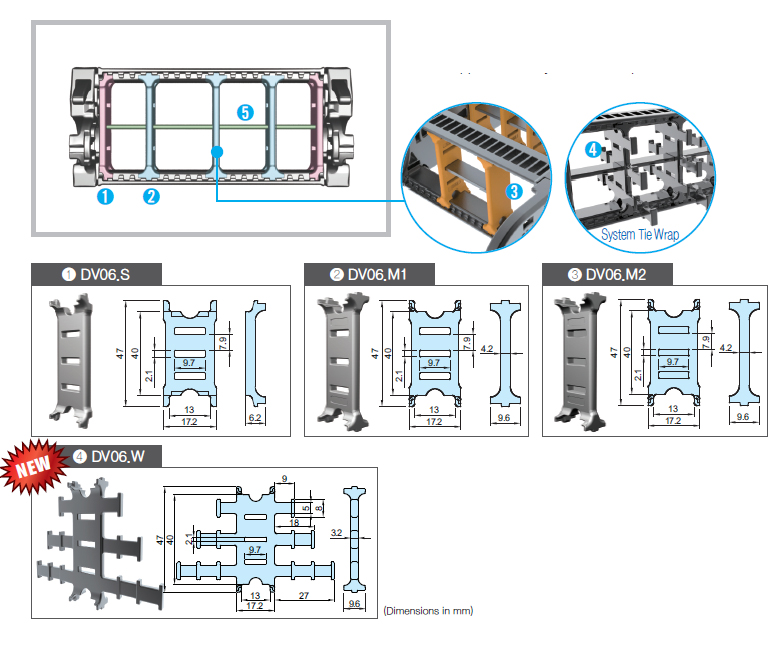

SEPARATEURS VERTICAUX
Montés tous les 4 maillons.
DV.M : Avec ou sans fente.
DV.W : Pour System Tie Wrap ou FEB.
Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.

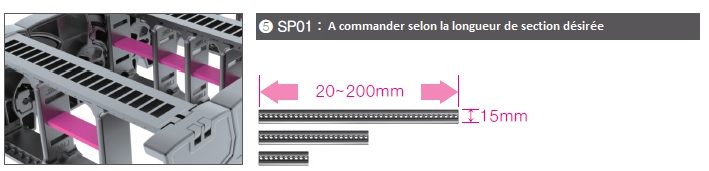

SEPARATEURS HORIZONTAUX
Le séparateur horizontal est disponible en longueur de 20 à 200mm par incrément de 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

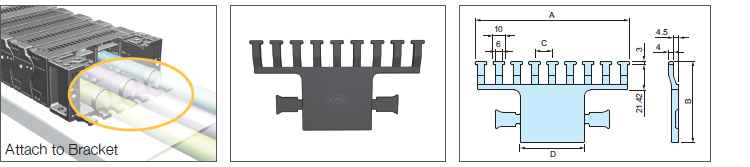

TIE WRAP
| Type | Références | A | B | C | D |
| nsb 035E | TW04.050 TW04.075 TW04.100 TW04.125 TW04.150 |
82 107 132 157 182 |
64.5 | 12.00 12.13 15.25 14.70 14.35 |
5 30 55 80 105 |
| (Dimensions en mm) | |||||
Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement. Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.

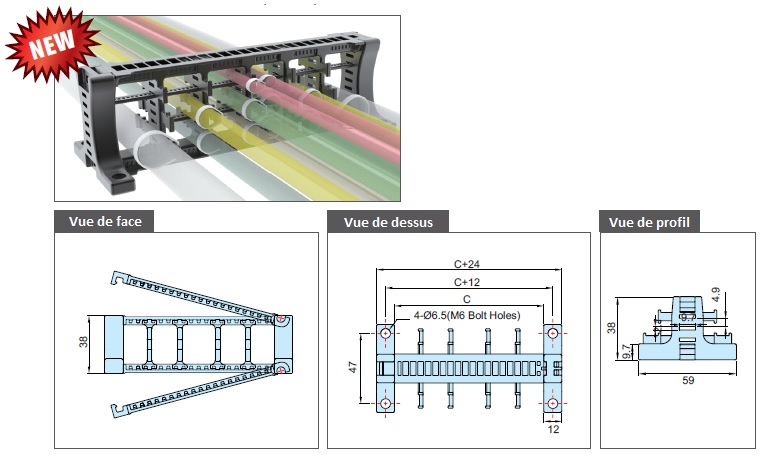

SYSTEM TIE WRAP
| Type | Références | C Entretoise | Type de trous |
| nsb 035E | STW02.050 STW02.075 STW02.100 STW02.125 STW02.150 |
50 75 100 125 150 |
M6 |
| (Dimensions en mm) | |||
