nsb 028E
nsb 028E
Vitesse 5 m/s |
T° d'utilisation -30°C à 130°C |
Acceleration 15 m/s² |

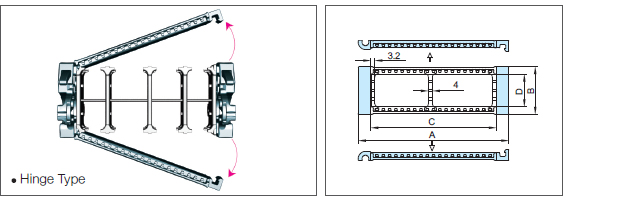

DIMENSIONS DU MAILLON
| Type | A Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
Masse kg/m |
| nsb 028E | 55 75 95 120 |
38 | 35 55 75 100 |
26 | 1.00 1.13 1.30 1.50 |
| (Dimensions en mm) | |||||

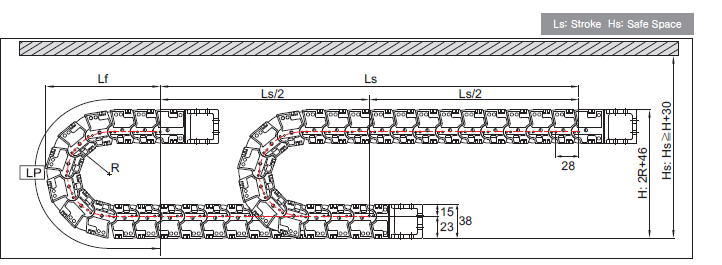

DISPOSITION DE LA CHAINE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
| (Dimensions en mm) | ||||
| Rayon de courbure (R) | 66 | 86 | 116 | 146 |
| Lp (Longueur de boucle) | 376 | 439 | 533 | 627 |
| Lf (Projection) | 173 | 193 | 223 | 253 |
| H (Hauteur hors-tout) | 178 | 218 | 278 | 338 |
Type nsb 028E
nsb 028E Type
Pas P: 28mm
Hauteur B: 38mm
Hauteur H: 2R+46mm
Hs H+30mm

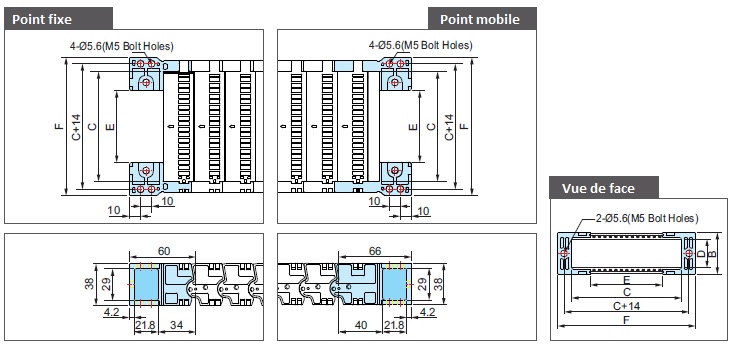

JEU D’EMBOUTS DE FIXATION
| Type | F Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
E M.EB Entraxes |
Type de trous |
| nsb 028E | 60.4 80.4 100.4 125.4 |
38 | 35 55 75 100 |
26 | 0.4 20.4 40.4 65.4 |
M5 |
| (Dimensions en mm) | ||||||

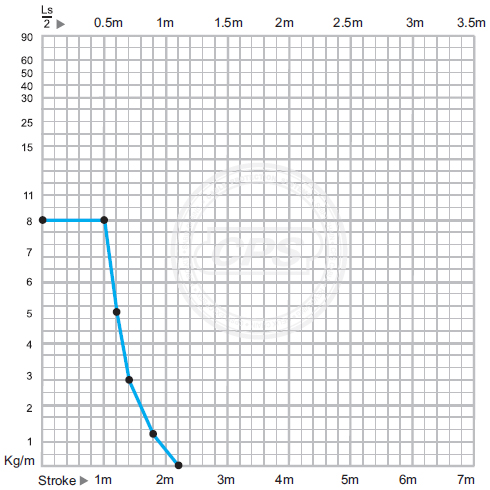

DIAGRAMME D’AUTOPORTANCE
UNITY SYSTEM
|
|
||||||||||||||||||||||||||||||||||

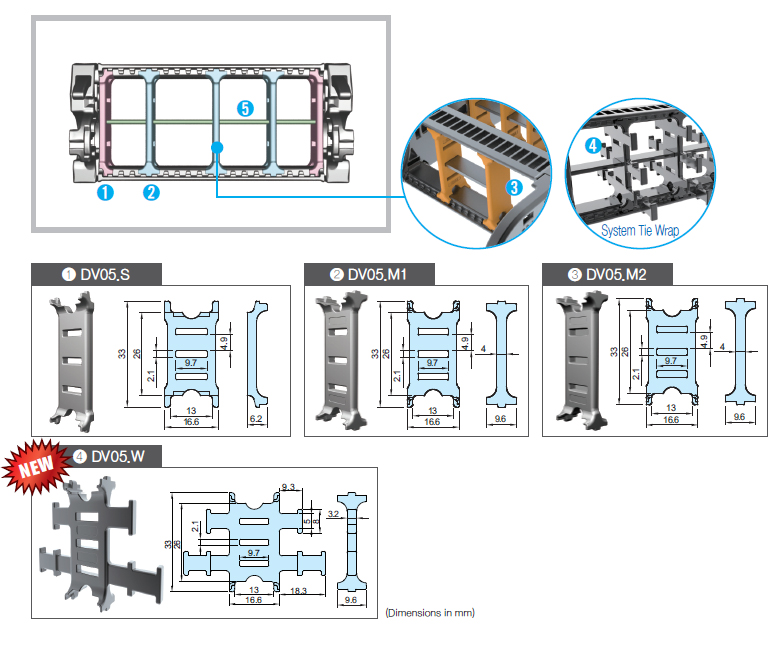

SEPARATEURS VERTICAUX
Montés tous les 2 maillons.
DV.M : Avec ou sans fente.
DV.W : Pour System Tie Wrap ou FEB.
Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.

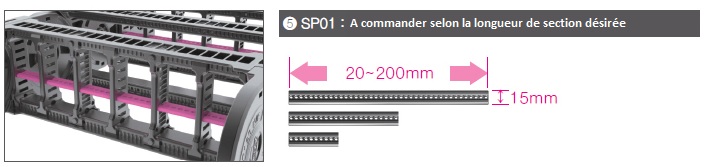

SEPARATEURS HORIZONTAUX
Le séparateur horizontal est disponible en longueur de 20 à 200mm par incrément de 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

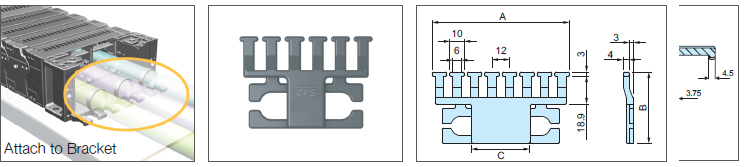

TIE WRAP
| Type | Références. | A | B | C |
| nsb 028E | TW03.035 TW03.055 TW03.075 TW03.100 |
46 70 94 118 |
35.4 48.9 48.9 48.9 |
– 20 40 65 |
| (Dimensions en mm) | ||||
Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement. Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.

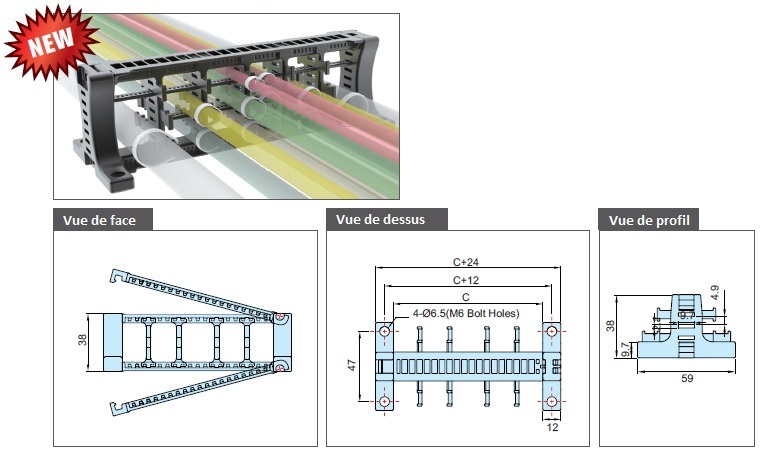

SYSTEM TIE WRAP
| Type | Références | C Entretoises | Type de trous |
| nsb 028E | STW01.035 STW01.055 STW01.075 STW01.100 |
35 55 75 100 |
M6 |
| (Dimensions en mm) | |||
