nsb 022CR

Vitesse 5 m/s
T° d'utilisation -30°C à 130°C
Acceleration 15 m/s²

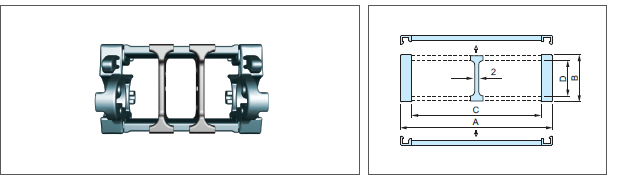

DIMENSIONS DU MAILLON

Type	A Largeur (Extérieure)	B Hauteur (Extérieure)	C Entretoise	D Hauteur (Intérieure)	Masse kg/m
nsb 022CR	30 41 51 61 81 91	29	16 27 37 47 67 77	22	0.43 0.47 0.51 0.55 0.67 0.69
(Dimensions en mm)

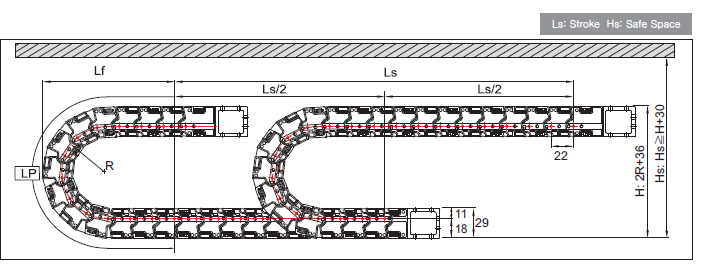

DISPOSITION DE LA CHAINE

– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité

(Dimensions en mm)
Rayon de courbure (R)	35	45	75	100	120
Lp (Longueur de boucle)	222	266	353	441	485
Lf (Projection)	108	125	152	182	192
H (Hauteur hors-tout)	106	126	186	236	276

Type nsb 022CR

nsb 022CR Type
Pas P: 22mm
Hauteur B: 29mm
Hauteur H: 2R+36mm
Hs H+30mm

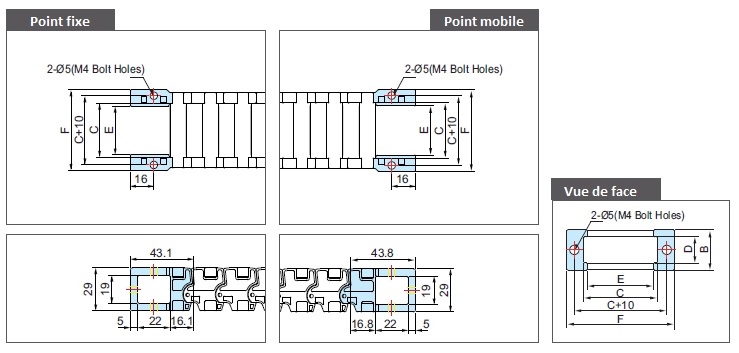

JEU D’EMBOUTS DE FIXATION

Type	F Largeur (Extérieure)	B Hauteur(Extérieure)	C Entretoise	D Hauteur (Intérieure)	E M.EB Entraxes	Type de trous
nsb 022CR	34 45 55 65 85 95	29	16 27 37 47 67 77	22	12 23 33 43 63 73	M4
(Dimensions en mm)

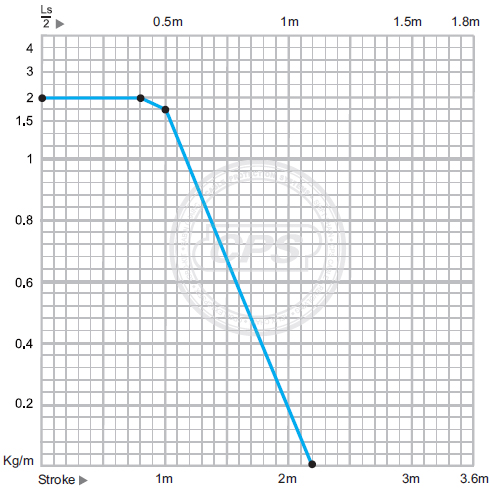

DIAGRAMME D’AUTOPORTANCE

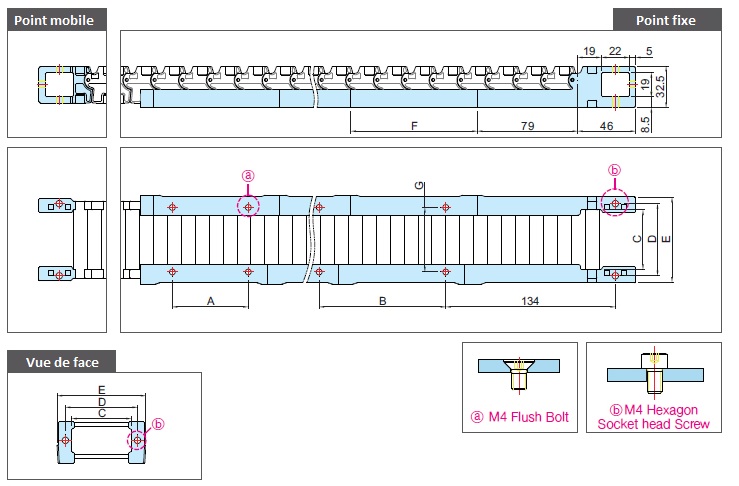

UNITY SYSTEM

Type	C FEB fix hole(intérieure)	D Entretoise	E FEB hole width	G GC hole width
nsb 022CR	16 27 37 47 67 77	26 37 47 57 77 87	40 51 61 71 91 101	20 31 41 51 71 81

GC Type	F GC length	B GC fixing hole	A GC hole
GC100 GC200	100 200	101 201	60 160
(Dimensions en mm)

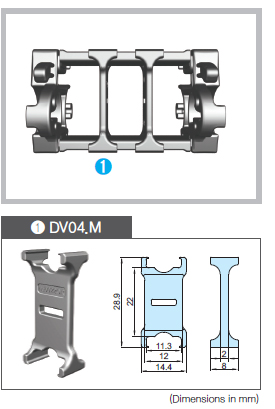

SEPARATEURS VERTICAUX

Les séparateurs verticaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.

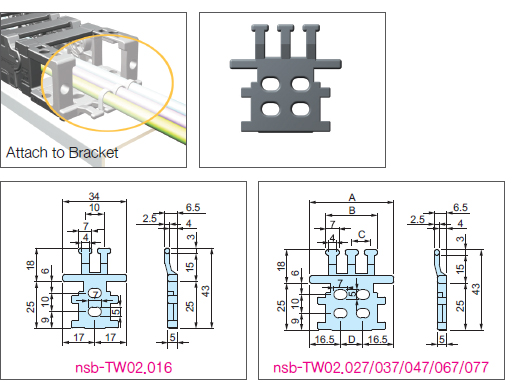

TIE WRAP

Type	Références	A	B	C	D
nsb 022CR	TW02.016 TW02.027 TW02.037 TW02.047 TW02.067 TW02.077	34 45 55 65 85 95	– 27.5 41.0 48.0 68.0 78.0	10.00 10.20 8.50 10.40 10.00 8.87	– 12 22 32 52 62
(Dimensions en mm)

Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement. Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.
