nsb 020CR

Vitesse 5 m/s
T° d'utilisation -30°C à 130°C
Acceleration 15 m/s²

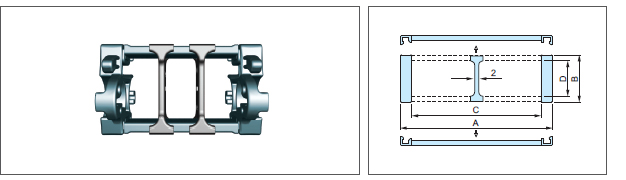

DIMENSIONS DU MAILLON

Type	A Largeur (Extérieure)	B Hauteur (Extérieure)	C Entretoise	D Hauteur (Intérieure)	Masse kg/m
nsb 020CR	34 54	22	20 40	15	0.32 0.35
(Dimensions en mm)

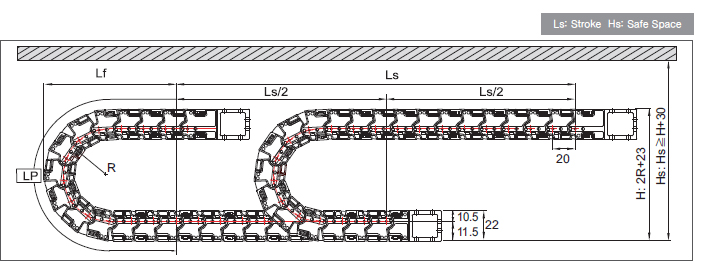

DISPOSITION DE LA CHAINE

– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité

(Dimensions en mm)
Rayon de courbure (R)	28	38	48
Lp (Longueur de boucle)	162	202	242
Lf (Projection)	76	90	105
H (Hauteur hors-tout)	79	99	119

Type nsb 020CR

nsb 020CR Type
Pas P: 20mm
Hauteur B: 22mm
Hauteur H: 2R+23mm
Hs H+30mm

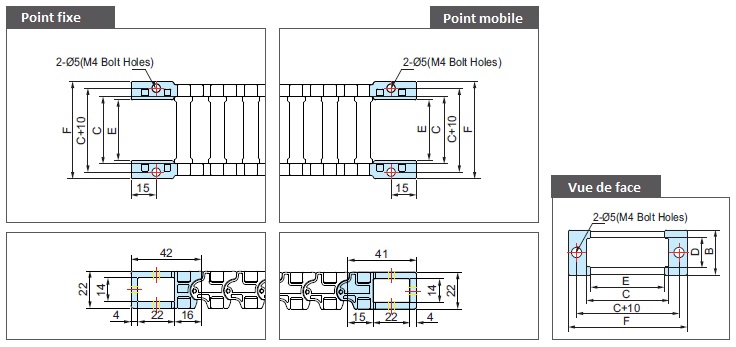

JEU D’EMBOUTS DE FIXATION

Type	F Largeur (Extérieure)	B Hauteur(Extérieure)	C Entretoise	D Hauteur (Intérieure)	E M.EB Entraxes	Type de trous
nsb 020CR	38 58	22	20 40	15	16 36	M4
(Dimensions en mm)

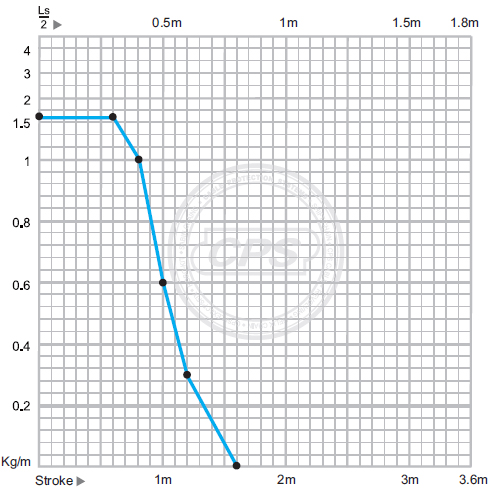

DIAGRAMME D’AUTOPORTANCE

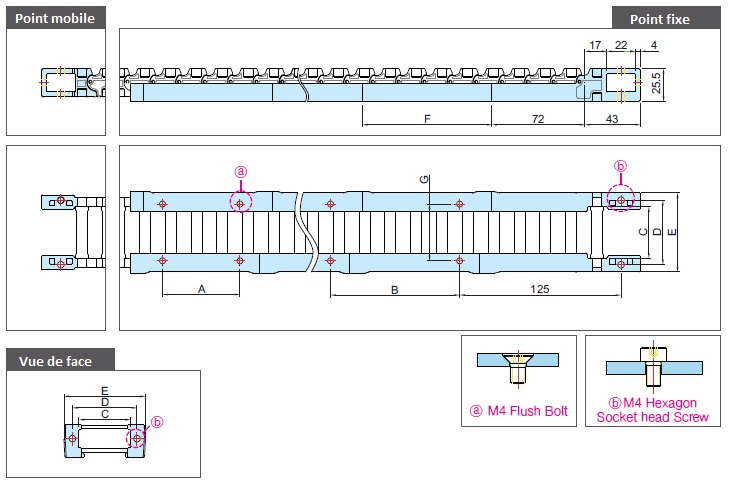

UNITY SYSTEM

Type	C FEB fix hole(intérieure)	D Entretoise	E FEB hole width	G GC hole width
nsb 020CR	20 40	30 50	44 64	24 44

GC Type	F GC length	B GC fixing hole	A GC hole
GC100 GC200	100 200	101 201	60 160
(Dimensions en mm)

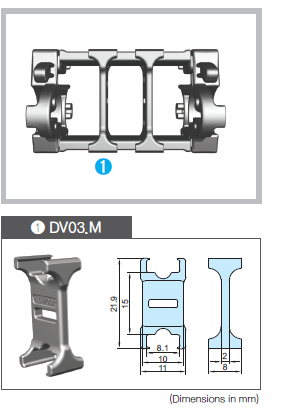

SEPARATEURS VERTICAUX

Montés tous les 3 maillons.

Les séparateurs verticaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.

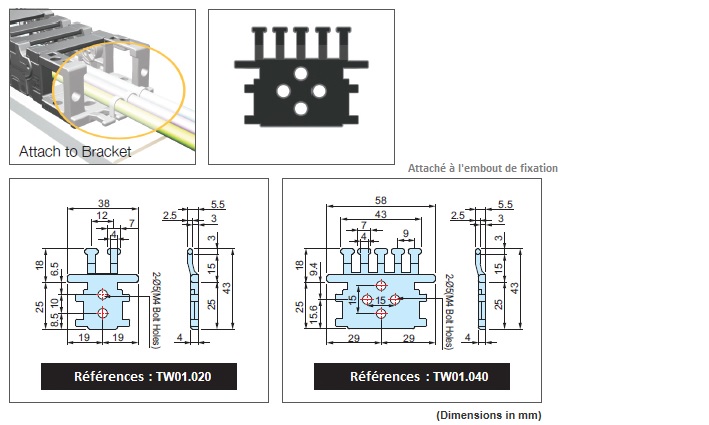

TIE WRAP

Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement. Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.
